基础电工知识如何判断PLC故障-电工经验判断PLC故障

发布时间：2024-08-29

在工业自动化领域，PLC（可编程逻辑控制器）堪称“大脑”，其稳定运行至关重要。然而，即使是这个“工业大脑”，也会偶尔“头疼脑热”。当PLC出现故障时，经验丰富的电工往往能迅速定位问题，而新手则可能束手无策。今天，让我们借鉴中医诊断的智慧，为PLC故障诊断开出一剂“望闻问切”的良方。

观察PLC状态指示灯判断故障

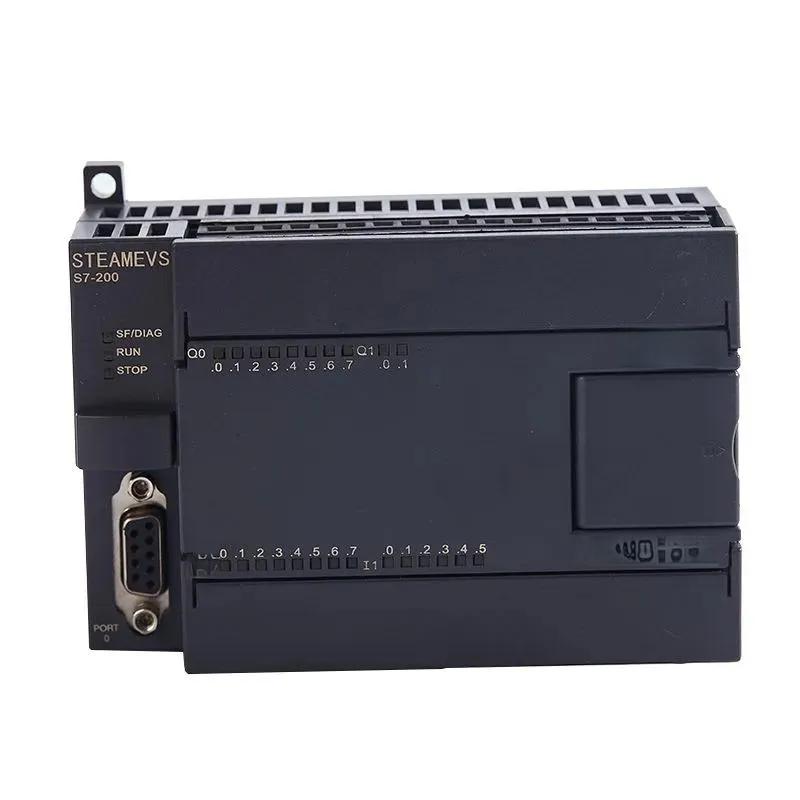

“望”是中医诊断的第一步，对于PLC故障诊断同样适用。当我们面对一台疑似故障的PLC时，首先要做的是仔细观察。PLC面板上的指示灯就是我们的“望诊”对象。这些闪烁的灯光，就像PLC的“表情”，能透露出它的健康状况。

例如，如果CPU指示灯持续闪烁，这可能意味着程序正在运行，但遇到了某种错误。如果电源指示灯熄灭，那问题很可能出在供电系统。通过仔细观察这些指示灯的状态，我们可以初步判断故障的大致位置。

在中医诊断中，“闻”不仅指听声音，还包括嗅气味。对于PLC故障诊断，我们主要关注的是听声。PLC正常运行时，通常只有轻微的电磁声。如果听到异常的噪音，如“滋滋”声或“嗡嗡”声，这可能是内部元件老化或接触不良的信号。

此外，如果PLC所在环境有明显的异味，如烧焦味，这可能是内部元件过热或损坏的征兆。这些异常的声音和气味，往往是故障即将发生的前兆，需要我们及时关注。

“问”在中医诊断中至关重要，对于PLC故障诊断同样如此。当我们面对一台故障PLC时，不要急于动手，先向操作人员询问故障的具体表现和发生过程。他们可能提供一些关键信息，如故障发生前的操作、环境变化等，这些都可能成为诊断的重要线索。

例如，如果操作人员提到故障发生在设备突然断电后，那我们就可以将排查重点放在电源系统上。通过询问，我们可以更快地缩小故障范围，提高诊断效率。

“切”在中医诊断中指的是把脉，在PLC故障诊断中则对应于使用专业工具进行测试。这一步骤需要我们运用万用表、示波器等工具，对PLC的输入输出点进行精确测量。

例如，当我们怀疑某个输入点故障时，可以用万用表测试其对地电压。正常情况下，输入点的电压应该在24V左右。如果电压异常，那问题可能出在输入回路。通过这种方法，我们可以精准定位故障点，避免盲目更换部件。

PLC故障诊断的“望闻问切”法，不仅融合了传统智慧，也体现了现代工业自动化技术的精髓。通过观察、倾听、询问和测试，我们可以全面了解PLC的“健康状况”，快速定位故障点。这种方法不仅适用于PLC，也可以推广到其他工业自动化设备的故障诊断中。

记住，PLC故障诊断的关键在于细心观察、耐心询问、精确测试。只要我们掌握了这些技巧，就能像经验丰富的中医一样，对PLC的“疑难杂症”对症下药，确保工业自动化系统的稳定运行。
