STM32中的独立看门狗和窗口看门狗

STM32微控制器内置了两种看门狗：独立看门狗（IWDG）和窗口看门狗（WWDG）。这两种看门狗虽然都用于监控系统运行状态，防止程序跑飞或陷入死循环，但它们的工作原理和应用场景却大不相同。

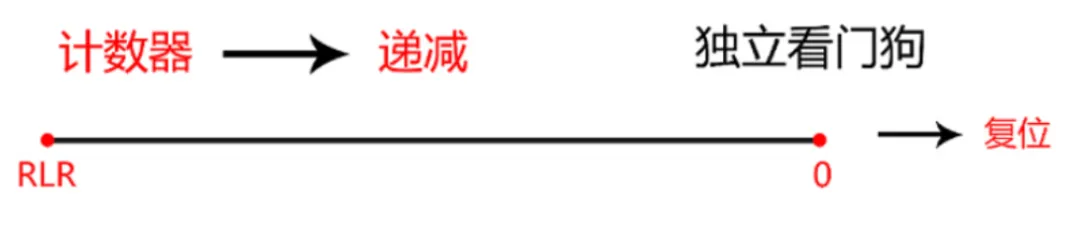

独立看门狗IWDG是一个12位的递减计数器，由内部40kHz低速时钟驱动。当计数器从某个值减到0时，系统会产生一个复位信号。用户可以通过写入重装载寄存器来刷新计数器值，这个动作被称为“喂狗”。IWDG的超时时间可以通过预分频器和重装载值来设置，范围大约在2.5ms到262s之间。IWDG的特点是简单可靠，适用于对时间精度要求不高的场合。

相比之下，窗口看门狗WWDG则要复杂得多。WWDG也是一个递减计数器，但只有7位有效。它的计数范围是0x40到0x7F，其中0x40是一个固定的下限值。WWDG的特殊之处在于它有一个可编程的“窗口”值，这个值决定了在哪个范围内可以进行“喂狗”操作。如果计数器的值在窗口之外被刷新，或者减到0x40以下，都会导致系统复位。WWDG的超时时间可以通过预分频器和计数器值来设置，范围大约在113us到7.27ms之间。

那么，在实际应用中应该如何选择使用哪种看门狗呢？假设我们有一个关键任务，正常运行时间大约是50ms。如果我们的目标是简单地防止程序跑飞，那么可以使用IWDG，设置超时时间为60ms。这样，如果程序执行时间超过60ms，系统就会复位。但如果我们的目标是更精确地监控程序执行，确保它既不会提前完成，也不会超时，那么就应该使用WWDG。我们可以设置WWDG的计数器值为最大（0x7F），窗口值为0x5F，这样就创建了一个大约50ms的监控窗口。如果程序在这个窗口内完成并及时“喂狗”，系统就能正常运行；否则就会复位。

两种看门狗各有优缺点。IWDG简单易用，适用于大多数场合，但时间精度较低。WWDG则提供了更精确的监控能力，特别适合需要严格时间控制的应用，但配置和使用相对复杂。在实际应用中，开发人员应该根据具体需求来选择合适的看门狗。

需要注意的是，无论是IWDG还是WWDG，都不是万能的。它们只能在一定程度上提高系统的可靠性，而不能完全消除所有潜在的错误。因此，在使用看门狗的同时，还应该采取其他措施来提高系统的健壮性，如代码审查、单元测试等。

总的来说，正确使用看门狗是提高嵌入式系统可靠性的重要手段。通过合理选择和配置IWDG或WWDG，开发人员可以有效防止程序跑飞或陷入死循环，从而提高系统的稳定性和安全性。在设计和开发过程中，我们应该充分考虑看门狗的作用，并根据具体需求选择合适的类型和配置参数，以实现最佳的监控效果。
