电线电缆的基本结构

发布时间：2024-09-03

电线电缆是现代工业和日常生活中不可或缺的基础材料，其结构设计直接影响着电力传输的效率和安全性。电线电缆的基本结构可以分为四个主要部分：导体、绝缘层、屏蔽层和护层。每个部分都有其特定的功能和材料选择要求。

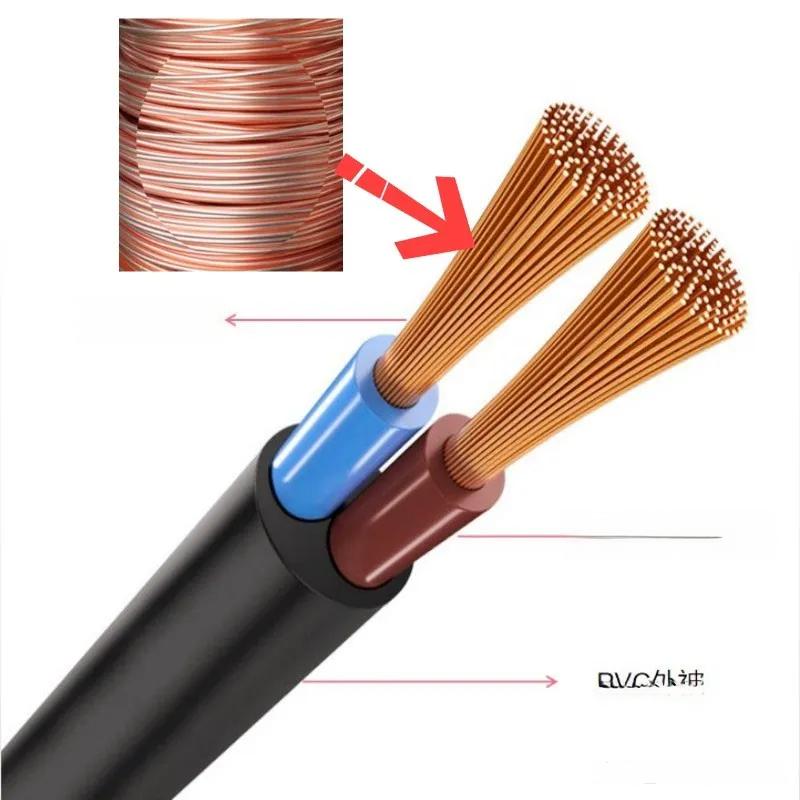

导体作为电力传输的核心构件

导体是电线电缆中传输电力或传递信息的关键部分。它通常由具有良好导电性能的金属材料制成，如铜或铝。铜因其优异的导电性和机械性能而被广泛使用，而铝则因其较低的成本和较轻的重量在某些应用中得到青睐。

导体的结构设计也至关重要。例如，大截面导体通常采用多根较细的单线绞合而成，以提高其柔软性和弯曲性能。绞合方式包括正规绞合、束绞和复绞等，每种方式都有其特定的应用场景。

绝缘层是包裹在导体外层的关键部分，其主要作用是防止电流泄漏，确保电力传输的安全性。绝缘材料的选择直接影响着电线电缆的电气性能和使用寿命。

常用的绝缘材料包括塑料（如聚氯乙烯、聚乙烯等）和橡胶。这些材料必须具有优异的电绝缘性能，同时还需要具备一定的机械强度和耐环境性能。例如，聚氯乙烯因其良好的机械性能和化学稳定性，在电线电缆中得到了广泛应用。

屏蔽层主要用于隔离电线电缆内部和外部的电磁场，防止信号干扰。它通常由金属材料制成，如铜丝编织层或铝箔。屏蔽层的使用在通信电缆和控制电缆中尤为常见，以确保信号传输的质量。

护层是电线电缆最外层的保护结构，主要作用是保护内部结构免受外界环境的损害。护层材料的选择需要考虑电线电缆的使用环境，如是否需要耐候性、耐化学腐蚀性或阻燃性能等。

常用的护层材料包括聚氯乙烯、聚乙烯等塑料，以及橡胶。对于特殊环境下的应用，如海底电缆，可能还需要采用金属护套来提供额外的保护。

电线电缆的结构设计是一个综合考虑电气性能、机械性能和使用环境的过程。每个组成部分的材料选择和结构设计都会对整体性能产生重要影响。随着新材料和新技术的不断涌现，电线电缆的结构设计也在不断优化和创新，以满足日益复杂的应用需求。
