什么是混凝土塌落度

发布时间：2024-09-18

混凝土塌落度是衡量混凝土和易性的重要指标，直接影响施工效率和工程质量。然而，在实际施工中，混凝土塌落度损失是一个普遍存在的难题，严重时甚至会导致施工无法正常进行。本文将深入探讨混凝土塌落度损失的原因及控制措施。

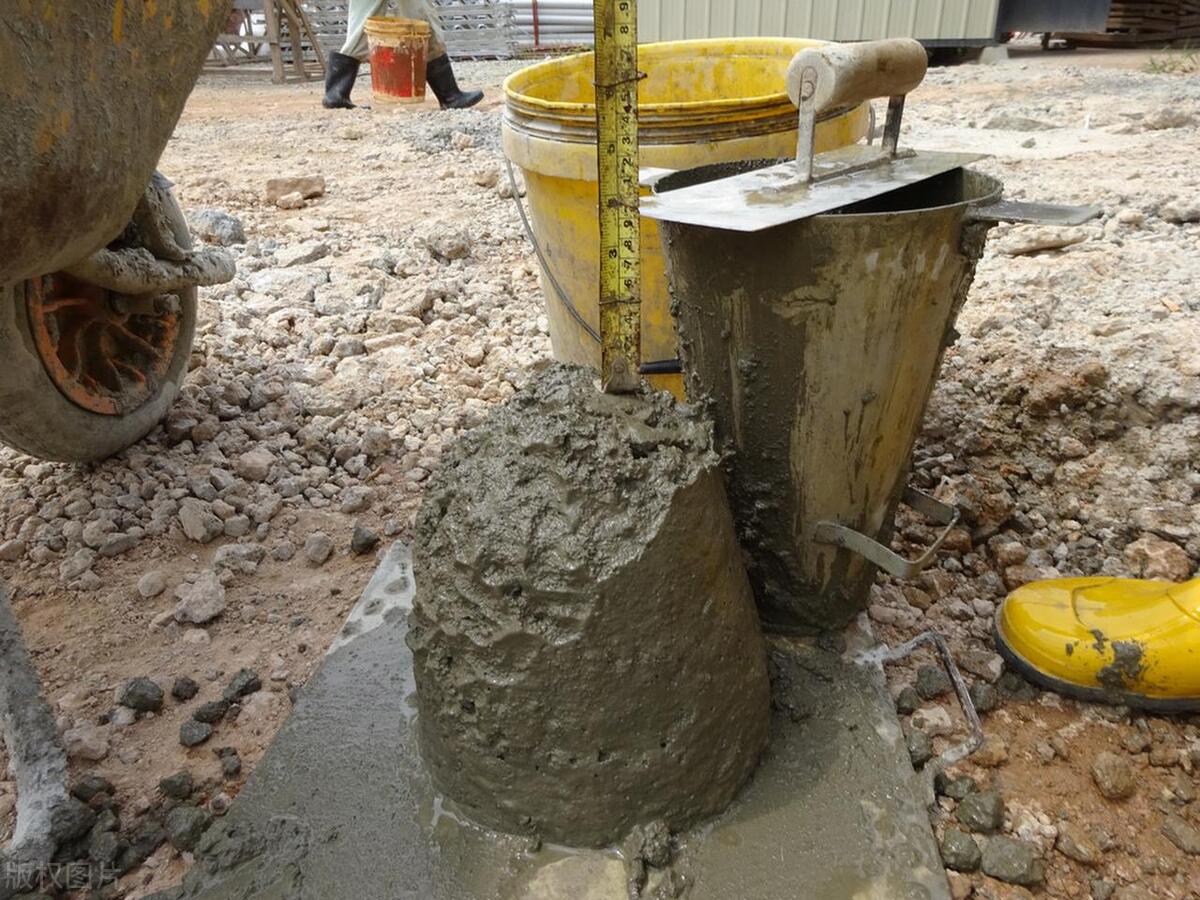

混凝土塌落度是指混凝土拌合物的流动性，具体来说就是保证施工的正常进行，其中包括混凝土的保水性、流动性和粘聚性。塌落度的测试方法是将混凝土拌合物按规定方法装入标准圆锥塌落度筒内，装满刮平后，垂直向上将筒提起，移到一旁。混凝土拌合物由于自重将会产生塌落现象，然后量出向下塌落的尺寸，该尺寸（mm）就是塌落度，作为流动性指标，塌落度越大表示流动性越好。

然而，随着时间的推移，新拌的混凝土会逐渐变稠、变硬，并产生强度，这就是混凝土的凝结硬化过程。反映在塌落度的变化上，就是塌落度逐渐损失。塌落度损失过大的问题严重影响施工进度及工程质量，保持和减小混凝土塌落度损失是控制混凝土质量的重要保证。

引起混凝土塌落度损失的原因主要有以下几个方面：

水泥水化过程中，由于物理分散与化学分散，液相中的粒子增多；分散的粒子由于布朗运动、重力、机械搅拌三种力的作用，粒子产生凝聚，以降低整个系统的能量。
单位体积用水量和水灰比。用水量过少，则水膜较薄，润滑效果较差；而用水量过多，毛细孔被水分填满，表面张力的作用减小，混凝土的粘聚性变差，易泌水。
水泥的矿物成分。不同矿物成分对减水剂的吸附作用大小不同，若水泥中C3A、C4AF含量较大，则大量减水剂被其吸附，占水泥成分较多的C3S和C2S就显得吸附量不足，动电电位显下降，导致混凝土塌落度损失。
集料的特性，包括集料的最大粒径、形状、表面纹理、级配和吸水性等，这些特性将不同程度地影响新拌混凝土的和易性。
外加剂和掺和料的影响。不同种类的化学外加剂对混凝土的塌落度损失有着不同的影响。
环境因素，包括时间、温度、湿度和风速。温度升高会使混凝土塌落度损失加大，这是水化速度加快的结果。

为了抑制混凝土塌落度损失，可以采取以下措施：

减水剂后掺法。即在砂、石、水泥、水拌合之后再掺减水剂。这种方法对抑制塌落度损失有明显效果。
掺缓凝剂法。缓凝剂对水泥缓凝的作用理论有吸附理论、生成络盐理论、沉淀理论和控制氢氧化物结晶生长理论。
调整混凝土外加剂。使用高分子量的减水剂，并与适量的保水组分配合使用，在不增加用水量的同时增加了混凝土中的游离水的含量，可缓解坍落度损失。
减少混凝土失水及低温拌合运输。在拌制混凝土之前，适当降低砂、石料及拌合水的温度可有效降低混凝土的温度，抑制塌损；在装载混凝土之前，给混凝土搅拌运输车浇水降温，避免混凝土在等待进场前暴晒。

总之，影响混凝土塌落度损失的因素较多，根本原因是水泥中的不同矿物成分对减水剂吸附性大小不同。C3A和C4AF含量高的水泥易出现塌落度损失大的问题。在实际的混凝土生产、施工中，我们只有根据不同的施工条件、环境，不同的原材料等因素，不断的进行及实践，总结经验并选择合适的解决措施，才能有效地解决混凝土塌落度损失的问题，保证工程质量。
