管道膨胀节如何最基本的计算公式

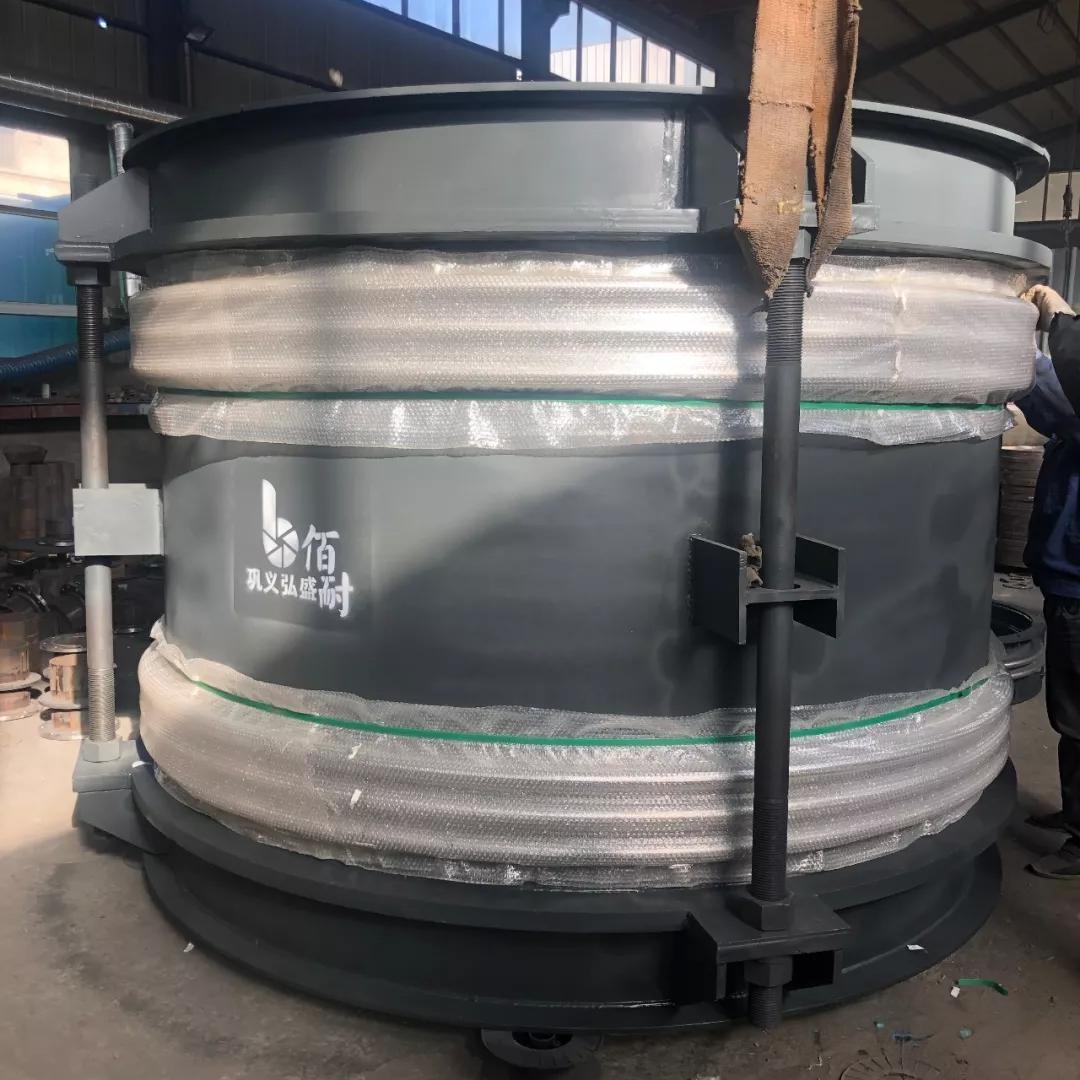

管道膨胀节是现代管道工程中不可或缺的重要部件。它主要用于补偿管道因温度变化而产生的热膨胀或冷收缩，避免管道系统因应力过大而损坏。膨胀节的计算和选型直接影响到管道系统的安全性和经济性。

膨胀节最基本的计算公式是：X = a * L * ΔT。其中，X表示管道的膨胀量（mm），a是线膨胀系数（通常取0.0133 mm/m·℃），L是补偿管线的长度（m），ΔT是温差（℃）。这个公式看似简单，却蕴含着重要的工程意义。

以一个实际案例来说明膨胀节计算的重要性。某氮气增压机出口管道系统，操作压力为0.7 MPa，操作温度为90℃，管道公称直径为200 mm。系统中安装了一个通用型波纹管膨胀节，其基本参数如下：轴向刚度为928 N/mm，允许最大轴向位移为50 mm。在系统试运行过程中，膨胀节发生了明显的轴向拉伸和角位移，超出了允许补偿范围。

通过计算可以发现，该膨胀节承受的压力推力为F = 198700 * 0.7 = 139090 N。而膨胀节的轴向刚度仅为928 N/mm，这意味着在压力推力的作用下，膨胀节很容易发生过大的变形。这个案例充分说明了正确计算膨胀节的重要性。

膨胀节计算的关键点包括：

1. 准确确定管道的线膨胀系数和温差。
2. 合理选择膨胀节的类型和规格，确保其能够承受系统的工作压力和温度。
3. 正确计算膨胀节的压力推力，并采取措施（如设置固定支架）来平衡这些力。
4. 考虑膨胀节的刚度和允许位移，确保其在正常工作范围内。

总之，管道膨胀节的计算是一项细致而重要的工作。只有通过精确的计算和合理的设计，才能确保管道系统的安全运行，避免因膨胀节失效而导致的事故和经济损失。
