光刻机中的“贴膜”骚操作：光刻掩膜版的保护膜

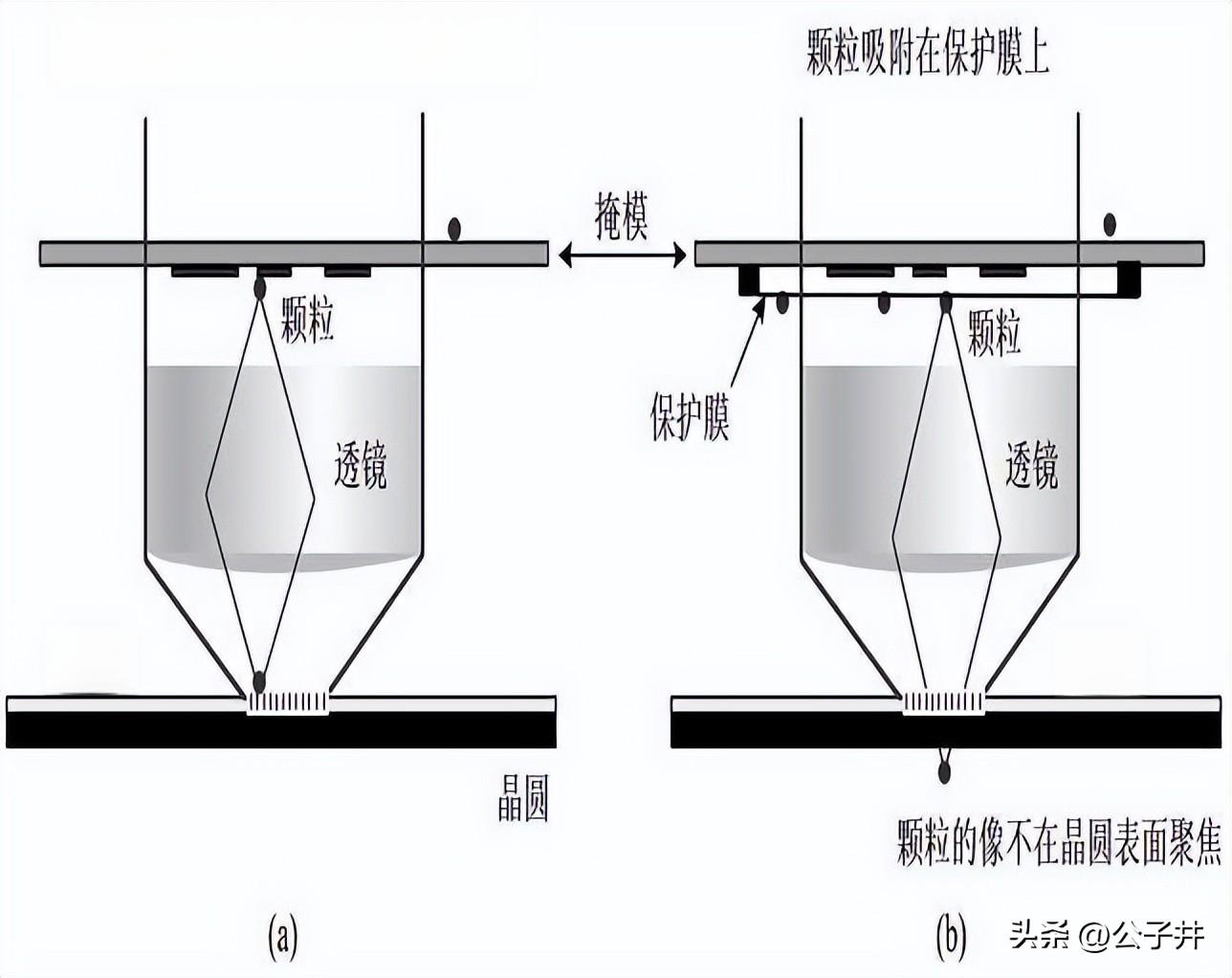

在半导体制造的精密世界里，一个看似简单的“贴膜”步骤正扮演着至关重要的角色。这个被称为光刻掩膜版保护膜的薄层，不仅保护着价值数十万美元的掩膜版，更是确保芯片制造精度的关键所在。

光刻掩膜版是半导体制造中不可或缺的核心部件。它承载着芯片设计的精密图案，通过光刻机将这些图案精确地转移到硅片上。然而，掩膜版在使用过程中极易受到污染和损伤，这可能导致芯片良率大幅下降。因此，为掩膜版“贴膜”就成为了一项至关重要的工艺。

这种保护膜的材料选择极为考究。它必须具备极高的光学透明度，以确保光线能够准确无误地透过，同时还要具备优异的化学稳定性和机械强度，以抵御制造过程中的各种挑战。目前，常用的材料包括特殊的有机聚合物和无机氧化物薄膜。

制备这种保护膜的过程同样充满科技含量。通常采用精密的真空镀膜技术，如物理气相沉积（PVD）或化学气相沉积（CVD），在掩膜版表面形成一层均匀、致密的薄膜。这个过程需要精确控制温度、压力和气体流量等参数，以确保薄膜的质量和性能。

在半导体制造中，这种保护膜的作用远不止于简单的物理防护。它还能有效减少光刻过程中的衍射效应，提高成像质量。特别是在极紫外光刻（EUVL）技术中，由于光源波长极短（约13.5nm），传统的穿透式掩膜版已无法使用。此时，反射型掩膜版及其保护膜就成为了关键技术。

值得注意的是，随着芯片制造技术的不断进步，对掩膜版保护膜的要求也越来越高。例如，在7nm及以下的先进制程中，掩膜版上的图形尺寸可能只有几十纳米，这对保护膜的均匀性和缺陷控制提出了极为严苛的要求。

尽管如此，我国在这一领域仍面临巨大挑战。目前，高端光刻掩膜版及其保护膜技术仍主要掌握在美国、日本等国家的企业手中。不过，国内企业如菲利华、清溢光电等正在奋起直追，逐步打破国外垄断，为我国半导体产业的自主可控贡献力量。

在这个微米级的世界里，每一层薄膜、每一次曝光都关乎着整个芯片的命运。看似简单的“贴膜”操作，实则是高科技的结晶，彰显着人类对精密制造的不懈追求。随着技术的不断进步，我们有理由相信，这层薄薄的保护膜将在未来半导体产业的发展中发挥更加重要的作用。
