消防设备的总线盘和多线盘

发布时间：2024-09-19

在现代消防系统中，总线盘和多线盘是两种常见的控制方式，它们各自承担着不同的功能，确保消防设备在紧急情况下能够可靠运行。那么，这两种控制方式究竟有何区别？它们各自又有哪些特点和应用场景呢？

消防系统中总线盘与多线盘的定义及功能

总线盘，也称为总线制控制盘，是一种采用两条或四条导线构成的总线回路的控制方式。所有探测器或设备都并接在总线上，每个设备都有自己的独立地址码。控制器通过串行通讯的方式，按不同地址询问每只探测器或设备的状态。这种控制方式在国内广泛应用于探测器、手报、消火栓按钮、声光报警器、模块等设备的连接。

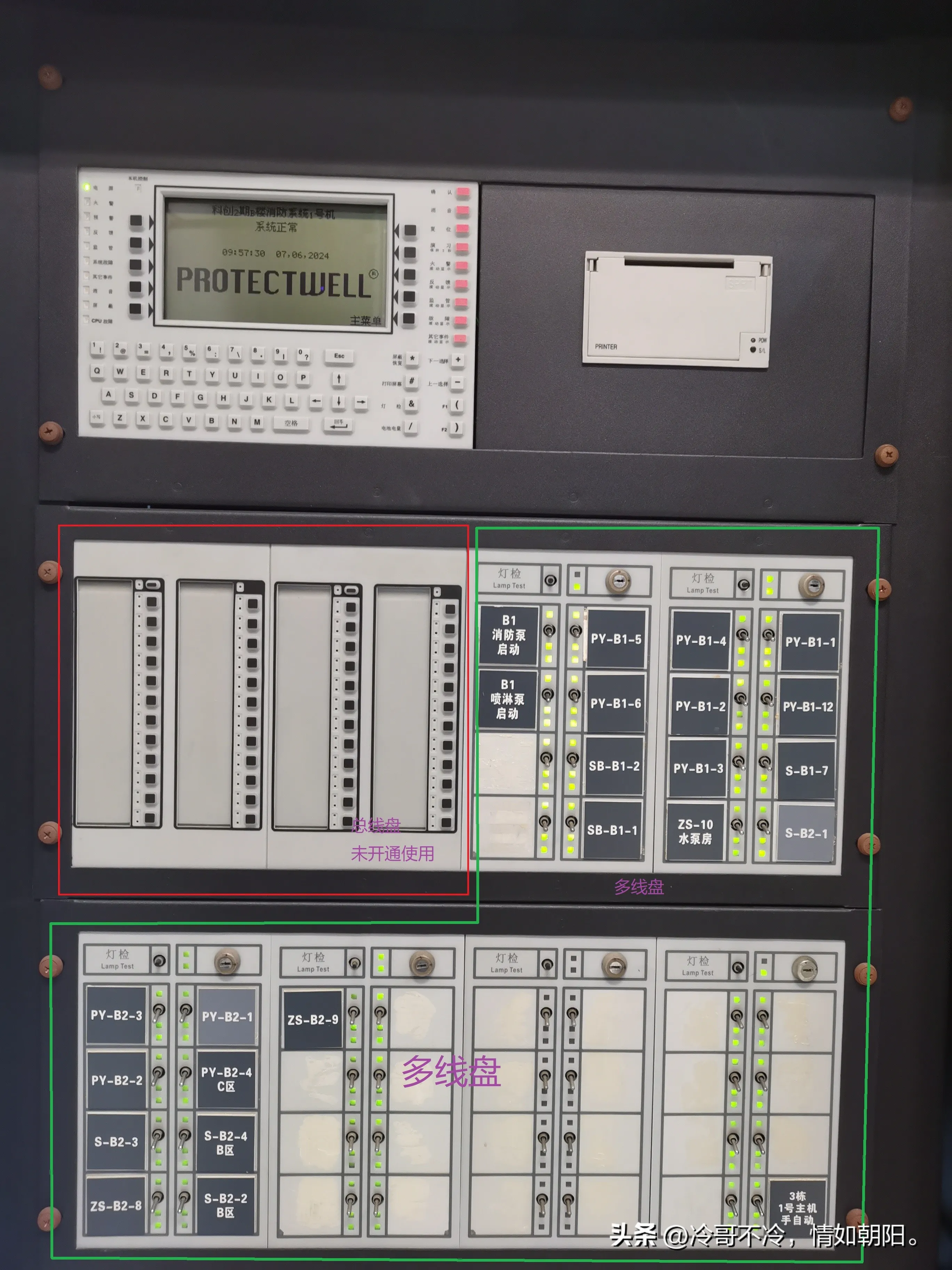

多线盘，规范术语为“消防联动控制器的手动控制盘”，也称为直接控制盘。它是一种点对点的控制方式，主要用于控制一些重要的联动设备，如消防泵组、防烟和排烟风机等。多线盘在消防系统中扮演着后备保证的角色，当报警主机因故无法正常工作，而又发生人为确认的火灾时，多线盘可以作为启动某些设备的控制盘。

总线盘的主要优势在于用线量少，设计施工方便。由于所有设备都并接在总线上，只需要铺设较少的线缆就能实现对多个设备的控制，这大大降低了安装成本和施工难度。然而，总线盘的稳定性相对较低，一旦总线上某个设备或线路出现故障，可能会影响整个系统的正常运行。

相比之下，多线盘虽然用线量大，成本较高，线路穿管也较为复杂，但其稳定性要远高于总线盘。多线盘采用点对点的连接方式，使得每个设备的控制相互独立，不受其他设备或线路故障的影响。这种控制方式在关键设备如消火栓泵、喷淋泵、加压送风机、排烟风机等的控制中尤为重要，能够确保在紧急情况下这些设备能够可靠启动。

在实际应用中，消防系统通常会结合使用总线盘和多线盘。对于大量的探测器和其他辅助设备，采用总线盘可以有效降低成本和施工难度。而对于关键的消防设备，如水泵、风机等，则采用多线盘来确保其在紧急情况下的可靠性。

值得注意的是，多线盘在使用时需要配合非编码模块，以实现将火灾报警系统的弱电与控制设备的强电进行隔离，防止设备动作时强电串入报警系统烧坏设备。这一点在系统设计和维护时需要特别注意。

总的来说，总线盘和多线盘在消防系统中各司其职，共同保障了消防设备的正常运行。总线盘以其经济性和便利性适用于大量设备的连接，而多线盘则以其高稳定性和可靠性确保关键设备在紧急情况下的正常工作。两种控制方式的合理搭配，为现代消防系统的高效运行提供了坚实的技术支持。
