松下船用机械定时器Panasonic A-TB72使用方法

松下船用机械定时器Panasonic A-TB72是一款扁型定时开关，适用于船舶等环境。以下是其使用方法的详细介绍：

松下A-TB72定时器的安装步骤

1. 环境要求 ：确保安装环境的温度在-10℃～+50℃范围内，湿度不超过85RH%。避免在可燃性气体、腐蚀性气体、灰尘较多、油滴飞溅、振动、冲击剧烈的场所使用。

2. 安装方式 ：对于面板安装型，从面板正面侧插入；对于直接安装型，使用木螺钉3.8或M4、或者使用35mm宽DIN导轨(ATA48011)进行安装。

如何设置A-TB72定时器的输出

1. ON设定 ：将设定元件向内侧扳倒，直到听到咔哒声。此时，刻度盘外围部分将出现红色标志。

2. OFF设定 ：将设定元件向外侧扳倒，直到听到咔哒声。此时，刻度盘外围部分的红色标志将消失。

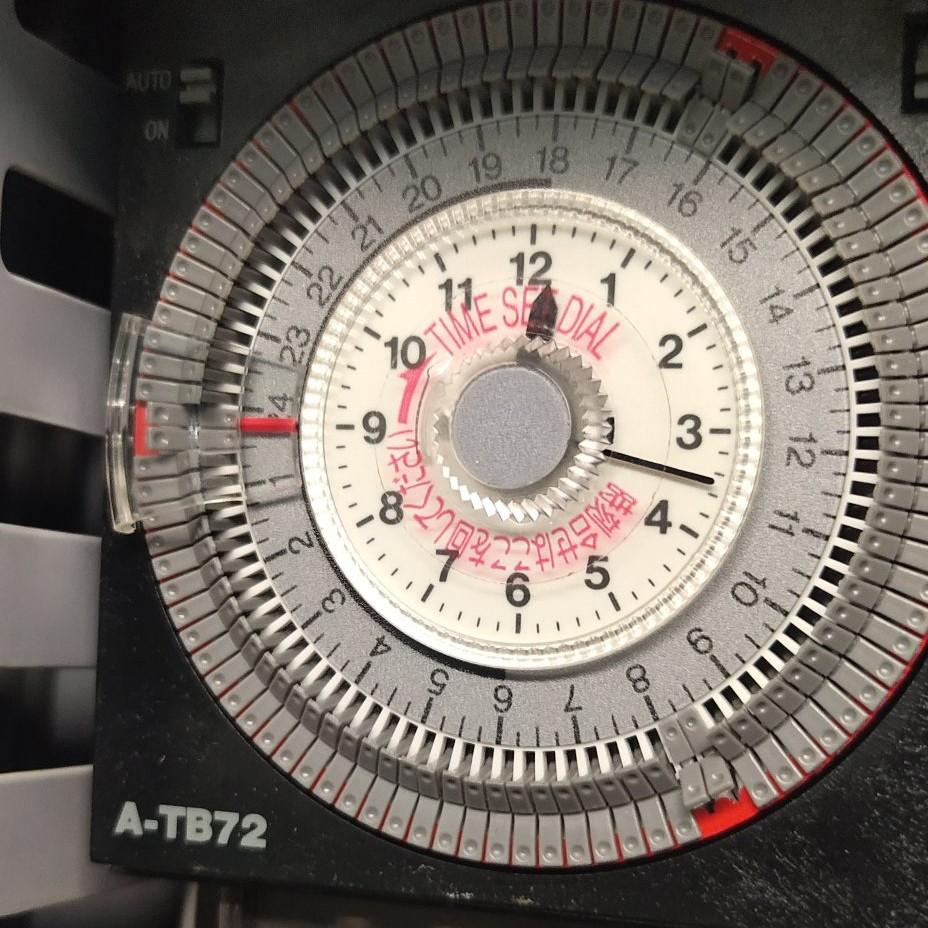

A-TB72定时器的对时方法

1. 对时操作 ：务必按照箭头方向（向右）转动“TIME SET DIAL”，调整到当前时间。注意，绝对不可反方向转动，也不要直接转动刻度盘来对准时间。

使用A-TB72定时器时的注意事项

1. 配线注意事项 ：接线时请使用60的ø1～ø1.6或1.25～2mm2乙烯绝缘电线。如果使用压接端子，请使用带绝缘套的前端开口型压接端子(M3.5螺钉用)。

2. 外部电涌保护 ：尽管外部电涌经得起标准波形7,000V，但如高于该值将损坏内部电路，所以需要使用一个电涌吸收器。

3. 电子回路控制 ：接点的跳动将产生较大影响，因此请安装跳动吸收回路。

4. 保护装置 ：请按照“电气设备相关技术基准”、“劳动安全卫生规则”等有关规定，在电源侧设置保护装置(漏电断路器、配线用断路器、保险丝等)。

5. 寿命 ：触点通断次数约20,000次，使用年数约5年（常温25℃）。使用温度越高，平均寿命越低。

6. 停电时的接点动作 ：停电时接点保持闭合状态。

7. 断电补偿型 ：本品内置2次电池，以用于掉电保护。电池的寿命在环境温度20℃·电源连续通电的状态下约为5年，环境温度较高、以及电源反复断、通时，其寿命将缩短。

8. 适用规格 ：满足EN61812-1等标准。

请注意，A-TB72Q扁型定时开关于2018年9月30日生产终止。在使用过程中，如有任何疑问或需要进一步的技术支持，可以联系松下官方客服。
