汽车总线技术 FlexRay 总线原理及应用介绍

FlexRay总线技术是一种专为汽车设计的高速、可确定性的车载通信系统。它由宝马、戴姆勒克莱斯勒等汽车巨头联合飞利浦、摩托罗拉等半导体公司于2000年共同开发，旨在满足汽车线控系统（X-by-Wire）对高带宽、高可靠性的需求。

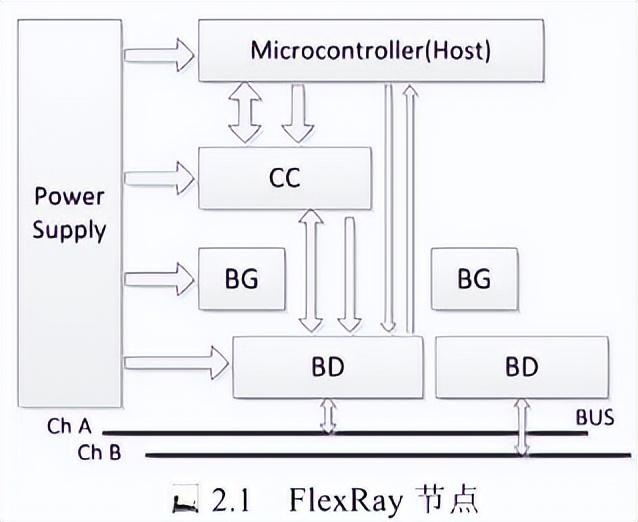

FlexRay的核心优势在于其独特的通信机制。它采用了时间触发（TDMA）和事件触发相结合的方式，既保证了通信的确定性，又保留了一定的灵活性。在FlexRay系统中，通信周期被划分为静态段和动态段。静态段用于传输周期性数据，每个消息都有固定的时隙；动态段则用于传输非周期性数据，可以根据需要动态分配时隙。这种机制使得FlexRay既能满足实时性要求，又能灵活应对突发数据传输需求。

FlexRay的另一个显著特点是其高带宽。每个信道的带宽可达10Mbps，双信道系统总带宽可达20Mbps，远高于传统CAN总线的1Mbps。此外，FlexRay还支持双通道冗余，提高了系统的容错能力。即使一个信道出现故障，另一个信道仍能保证数据的正常传输。

在实际应用中，FlexRay最典型的场景是汽车的线控系统。宝马公司在2006年推出的X5车型中首次采用了FlexRay技术，用于电子控制减震系统。此后，FlexRay在宝马车型中的应用不断扩大。在宝马F01/F02车型中，FlexRay被用作行驶动态管理系统的主总线，实现了跨系统的联网。中央网关模块（ZGM）用于连接FlexRay与其他车载总线系统，如CAN、MOST和LIN等。

FlexRay在宝马F01/F02车型中的具体应用包括主动转向系统、动态稳定控制系统、电子减振器控制系统等。这些系统对实时性和可靠性要求极高，FlexRay的高带宽和确定性通信特性恰好满足了这些需求。例如，在电子减振器控制系统中，FlexRay需要实时传输车辆姿态、路面状况等数据，以实现精确的悬挂调节。

然而，FlexRay技术也并非完美无缺。它的复杂性和成本较高，这在一定程度上限制了其在低端车型中的普及。此外，随着以太网等更高速通信技术的发展，FlexRay在汽车通信领域的主导地位也面临着挑战。

尽管如此，FlexRay作为一项成熟且经过市场验证的汽车通信技术，在未来一段时间内仍将在高端车型和关键安全系统中发挥重要作用。随着自动驾驶技术的发展，对车载通信系统的要求只会越来越高，FlexRay的高带宽、高可靠性特性将为这些新技术的应用提供坚实的基础。
