焊接基础知识-贴片LED正负极判断

贴片LED（SMD LED）在电子制造中应用广泛，但正确判断其正负极是许多初学者面临的一大挑战。本文将介绍几种实用的判断方法，并提供一些焊接贴片LED的注意事项。

贴片LED正负极判断方法

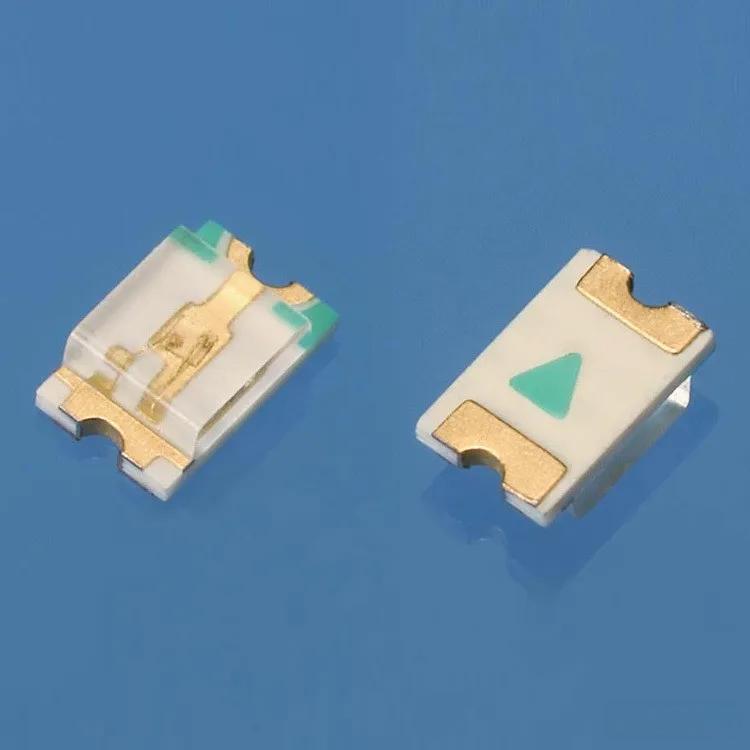

1. 观察印刷标识 ：大多数贴片LED的背面会有印刷标识。常见的标识包括“T”字形或倒三角形符号。“T”字形中，横线端通常为正极；倒三角形中，三角形的“边”靠近的一端为正极，“角”靠近的一端为负极。

2. 检查焊盘大小 ：通常，焊盘较大的一端为负极，焊盘较小的一端为正极。这种方法在没有明显印刷标识的情况下特别有用。

3. 观察底部标记 ：有些贴片LED的底部会有特殊标记，如绿色点，通常表示负极。这种方法适用于那些没有明显外部特征的LED。

4. 使用万用表 ：这是最可靠的方法之一。将万用表调至“欧姆x1”档，红表笔接触LED一端，黑表笔接触另一端。如果LED发光，红表笔接触的一端为正极，黑表笔接触的一端为负极。

贴片LED焊接注意事项

1. 选择合适的工具 ：准备一把30W左右的电烙铁、焊锡膏、镊子和桌面台钳。这些工具可以帮助你更精确地控制焊接过程。

2. 控制焊接温度 ：焊接时要注意不要让烙铁在LED上停留太久，以免过热损坏LED。建议使用镊子夹住LED的一端，避免直接用手接触，以防烫伤。

3. 使用适量焊锡 ：使用焊锡膏而不是焊锡丝，这样更容易控制焊锡的用量。在导线上涂抹少量焊锡膏，然后用烙铁轻轻接触LED的金属部分，直到焊锡融化。

4. 注意LED极性 ：焊接前务必确认LED的正负极。如果极性接反，LED可能不会发光，甚至可能损坏。

5. 考虑电压限制 ：不同颜色的贴片LED有不同的最大工作电压。例如，红光和黄光LED的工作电压为2.0-2.5V，而白光、蓝光和绿光LED的工作电压为3.0-3.5V。在连接电源时，可能需要串联一个电阻来限制电流。

通过掌握这些判断方法和焊接技巧，你将能够更自信地处理贴片LED。记住，实践是提高技能的关键。多加练习，你很快就能熟练地焊接贴片LED，并在各种电子项目中应用它们。
