地下非金属管线探测方法介绍

地下非金属管线的准确探测对于城市基础设施的安全运行至关重要。随着聚乙烯（PE）等非金属材料在燃气、供水等领域的广泛应用，如何高效、精准地探测这些“隐形”管线成为工程界面临的一大挑战。

示踪线金属探测法是目前应用最广泛的非金属管线探测技术之一。根据CJJ33-2005《城镇燃气输配工程施工及验收规范》，PE燃气管道敷设时应在管顶同时敷设示踪线。这种方法通过向示踪线施加电磁信号，利用接收机追踪信号来定位管道。直连法和夹钳法是两种主要的信号施加方式。直连法信噪比高，定位准确，但需要示踪线有裸露点；夹钳法则操作简便，无需裸露点，但信号较弱，易受干扰。这种方法的优势在于可以利用成熟的金属管线探测技术，但其效果依赖于示踪线的完好程度和安装质量。

主动声源探测法为未安装示踪线或示踪线失效的PE管道提供了新的解决方案。这种方法通过向管道发射特定频率的声波信号，利用接收器捕捉信号来确定管道位置。非金属管线定位仪采用主动特殊频率信号和超窄带滤波技术，具有较强的抗干扰能力，适用于各种环境下的管道探测。然而，这种方法的探测距离受管径、压力、埋深等因素影响较大，在复杂地形下难以准确分辨目标管道。

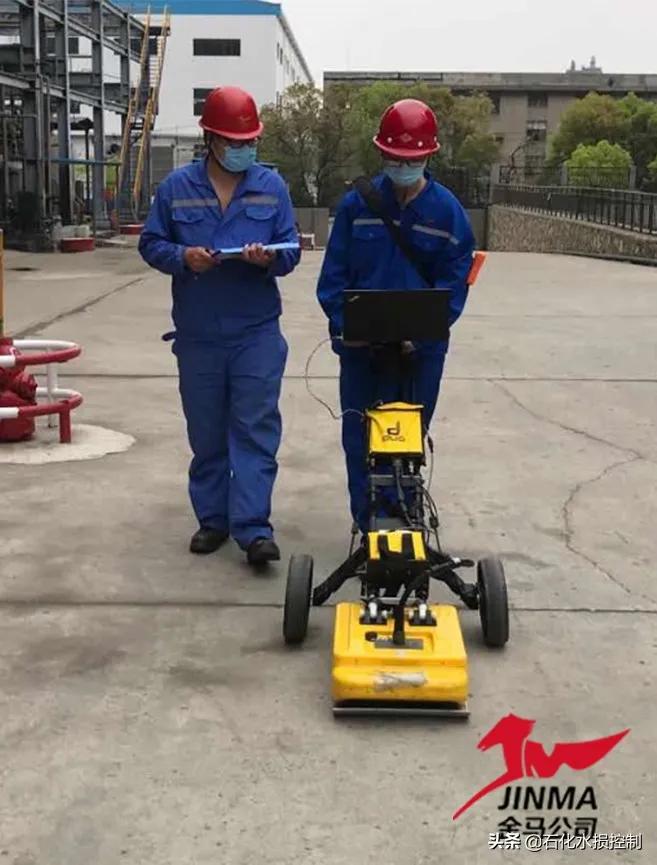

探地雷达法作为一种非破坏性探测技术，近年来在非金属管线探测中得到广泛应用。它通过向地下发射高频电磁波，分析反射波的波形来推断管线位置。这种方法具有快速、高效、无损的特点，尤其适用于非金属燃气管、供水管和排水管的探测。然而，当地层电阻率低时，电磁波衰减严重，探测深度受限；同时，地下管线的反射特征不明显，解释难度较大。

除了上述方法，惯性定位法、被动声源探测法、定位标志法等也在特定场景下发挥着重要作用。例如，惯性定位法不受地形和深度限制，适用于长距离、复杂环境下的管道定位；被动声源探测法则适用于浅埋的金属和非金属管道，操作简单，但分辨率有限。

值得注意的是，单一的探测方法往往难以应对复杂的地下环境。结合多种方法的优势，进行综合探测是提高精度的有效途径。例如，可以先用探地雷达进行初步探测，再用主动声源法进行精确定位，最后通过开挖验证来确保结果的准确性。

随着城市化进程的加速和地下管线系统的日益复杂，地下非金属管线探测技术正朝着智能化、集成化方向发展。人工智能、大数据等新技术的应用，有望进一步提高探测的效率和精度。同时，建立和完善地下管线信息管理系统，实现管线数据的实时更新和共享，也将成为未来的发展趋势。

地下非金属管线探测是一项系统工程，需要技术、管理、法规等多方面的协同。只有不断推进技术创新，加强行业规范，才能为城市地下“生命线”的安全运行提供坚实保障。
