剩余电流互感器正确穿线方法及错误穿线方法图

发布时间：2024-09-18

剩余电流互感器是电气火灾监控系统中的关键设备，其正确安装和穿线对于确保系统的正常运行至关重要。然而，在实际工程中，由于安装错误导致的系统报警或故障问题时有发生。本文将详细介绍剩余电流互感器的正确和错误穿线方法，以及常见的安装错误，帮助读者避免这些错误，确保系统的稳定运行。

剩余电流互感器的正确穿线方法

正确穿线是确保剩余电流互感器正常工作的基础。根据利达集团提供的资料，正确的穿线方法应遵循以下原则：

所有相线和中性线（零线）必须同时穿过互感器的中心孔。这意味着，如果电路中有三相和中性线，那么这四根线都应该一起穿过互感器。
地线不应穿过互感器。地线的主要作用是提供一个安全的路径，将故障电流导入大地，而不是参与互感器的测量。
避免重复穿线。每根线只应穿过互感器一次，重复穿线会导致测量不准确。
确保互感器的极性正确。通常，互感器有一个标记，指示穿线的方向。确保按照这个方向穿线，以获得正确的测量结果。

常见的错误穿线方法及其影响

在实际应用中，以下几种错误的穿线方法可能导致系统故障或误报警：

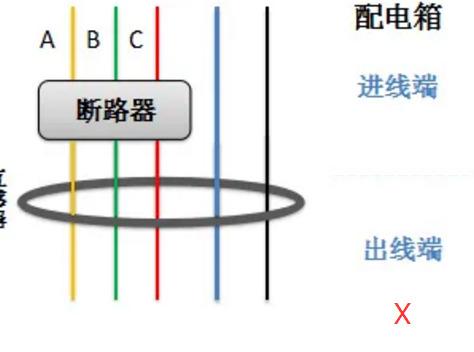

地线穿入互感器：这会导致测量结果不准确，因为地线不应该参与剩余电流的测量。
零线重复穿入互感器：这同样会导致测量不准确，因为零线只应穿过互感器一次。
互感器后零线重复接地：这可能会导致电流分流，影响互感器的测量精度。
零线地线混用：这不仅会影响互感器的测量，还可能带来安全隐患。
不同配电回路零线混用：这可能导致互感器测量到的电流不准确，引发误报警。

剩余电流互感器的安装注意事项

除了正确的穿线方法，剩余电流互感器的安装也需要注意以下几点：

选择合适的安装位置：互感器应安装在干燥、通风良好的环境中，避免直接暴露在阳光下或潮湿的地方。
确保安装牢固：使用适当的固定装置将互感器固定在安装位置，避免因振动或移动导致的接触不良。
注意接线顺序：在连接互感器的输出线时，确保按照正确的极性连接，避免反接。
进行测试：安装完成后，进行必要的测试，确保互感器工作正常，没有误报警或故障。

通过遵循上述正确的穿线方法和安装注意事项，可以有效避免因安装错误导致的系统故障，确保剩余电流互感器的正常运行，从而提高电气系统的安全性和可靠性。
