[三菱PLC] 三菱FX3U控制器ST语言（四）计数器功能

三菱FX3U控制器的ST语言（Structured Text）为设备提供了强大的编程功能，其中计数器功能是不可或缺的一部分。本文将重点介绍三菱FX3U控制器ST语言中的计数器功能，特别是其独特的32位计数器计数方向切换功能。

三菱FX3U控制器提供丰富计数器类型

三菱FX3U系列PLC提供了丰富的计数器资源，包括235个通用计数器和21个高速计数器。通用计数器分为16位和32位两种，其中16位计数器又分为掉电不保持（C0 C99）和掉电保持（C100 C199）两种类型。32位计数器（C200~C234）则支持递增和递减两种计数方向。

32位计数器支持灵活计数方向切换

三菱FX3U的32位计数器的一个独特功能是计数方向的切换。通过特殊辅助继电器M8200 M8234，可以控制C200 C234这20个32位计数器的计数方向。当对应的特殊辅助继电器为ON时，计数器为递减计数；为OFF时，则为递增计数。

例如，要将计数器C200的计数方向切换为递减计数，可以使用以下ST语言代码：

M8200 := TRUE; // 将特殊辅助继电器M8200置为ON
C200 := -100; // 将计数器C200的当前值设为-100

这样，当输入信号触发C200计数时，它将从-100开始递增计数。当计数值达到0时，计数器的输出触点将动作。

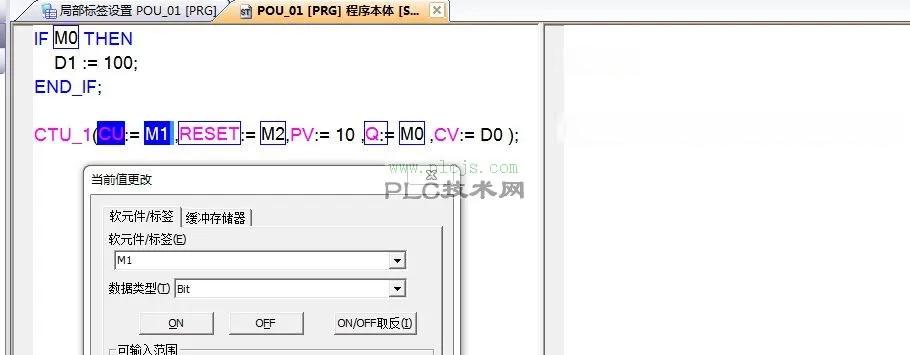

ST语言编程示例展示计数器应用

下面是一个使用ST语言实现的简单计数器程序示例：

VAR
cnt: INT := 0; // 定义一个整型变量作为计数器
dir: BOOL := FALSE; // 定义一个布尔型变量控制计数方向
BEGIN
IF X0 THEN // 当输入X0为ON时
IF dir THEN
cnt := cnt - 1; // 如果dir为TRUE，计数器递减
ELSE
cnt := cnt + 1; // 否则，计数器递增
END_IF;
END_IF;

IF X1 THEN // 当输入X1为ON时
    dir := NOT dir; // 切换计数方向
END_IF;

IF cnt = 10 THEN // 当计数器达到10时
    Y0 := TRUE; // 输出Y0置位
ELSE
    Y0 := FALSE; // 否则，输出Y0复位
END_IF;

END

这个程序通过输入X0控制计数器的增减，输入X1控制计数方向的切换，当计数器达到10时，输出Y0置位。

计数器功能应用广泛需注意复位

计数器功能在实际应用中非常广泛，例如在生产线上的产品计数、设备运行次数统计等方面。需要注意的是，使用计数器时通常需要配合复位指令，以确保计数器能够正确复位。对于掉电保持的计数器，还需要注意PLC的电池维护，以保证数据的长期保存。

三菱FX3U控制器的ST语言计数器功能为工程师提供了强大的编程工具。通过灵活运用不同类型的计数器，特别是32位计数器的计数方向切换功能，可以实现各种复杂的计数逻辑。这不仅提高了编程的灵活性，也使得三菱FX3U在自动化控制领域具有更强的竞争力。
