断路器常用设定值（In、Ir、Ii等）说明

断路器是低压配电系统中至关重要的保护设备，其设定值的合理配置直接关系到整个系统的安全稳定运行。然而，在实际应用中，许多项目对断路器设定值的重视程度不够，甚至有些设计图纸上连基本的设定值都没有标注。这种做法极可能导致系统在故障时出现越级跳闸，造成大面积停电等严重后果。

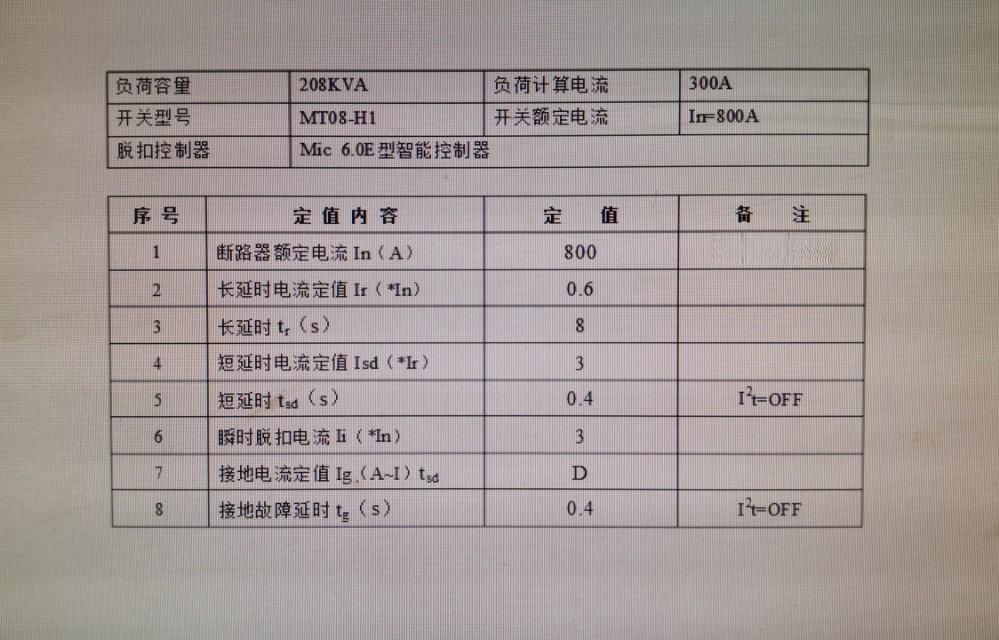

断路器的设定值主要包括以下几个关键参数：

1. 额定电流（In）：这是断路器正常工作时允许通过的最大电流。通常情况下，断路器的额定电流应大于回路的工作电流，但小于回路导线的持续承载电流。

2. 过载长延时脱扣电流整定值（Ir）：用于防止电缆过载。Ir的设定值一般为额定电流的0.7倍左右。例如，对于额定电流为400A的断路器，Ir通常设置为280A。

3. 短路短延时脱扣电流整定值（Isd）：用于防止配电系统阻抗短路。Isd的设定值通常为过载长延时电流的8倍左右。以400A额定电流的断路器为例，Isd可设置为2240A。

4. 短路瞬时脱扣电流整定值（Ii）：用于快速切断严重的短路故障。Ii的设定值一般为额定电流的8倍，即3200A。

在设定这些参数时，需要遵循以下原则：

1. 断路器的额定电流应大于回路的工作电流。
2. 断路器的极限分断能力应大于配电回路该处的最大预期短路电流。
3. 断路器的短路短延时电流应小于配电回路该处的最小预期短路电流。
4. 电路的启动电流应小于保护断路器的短路短延时电流/瞬时电流。

值得注意的是，上下级断路器之间的设定值匹配至关重要。理想的匹配关系是下级断路器的特性曲线位于上级断路器曲线的左侧，这样可以确保故障时仅下级断路器动作，避免越级跳闸。例如，某厂家建议上下级断路器的整定电流In、Ir、Isd之间的比值应保持在2.5左右。

让我们通过一个具体案例来说明断路器设定值的应用。假设某数据中心的配电系统中，变压器的短路阻抗为7.42%，额定电流为3608A。根据这些参数，我们可以计算出变压器输出侧的最大预期短路电流为3608/0.0742=48.63kA。因此，在选择靠近变压器的第一个断路器时，应选择额定短路极限分断能力Icu大于等于50kA的型号。

合理配置断路器的设定值不仅能有效保护配电系统，还能最大限度地减少故障对系统的影响。然而，这并非一劳永逸的工作。随着系统负荷的变化，断路器的设定值也需要相应调整。数据中心的运维人员应定期根据系统实际带载情况重新计算和调整各级断路器的参数，以确保系统的可靠保护。

总之，断路器设定值的合理配置是保障低压配电系统安全稳定运行的关键。它不仅需要电气工程师在设计阶段的精心计算，更需要运维人员在运营阶段的持续关注和调整。只有这样，才能真正发挥断路器的保护作用，为我们的用电安全保驾护航。
