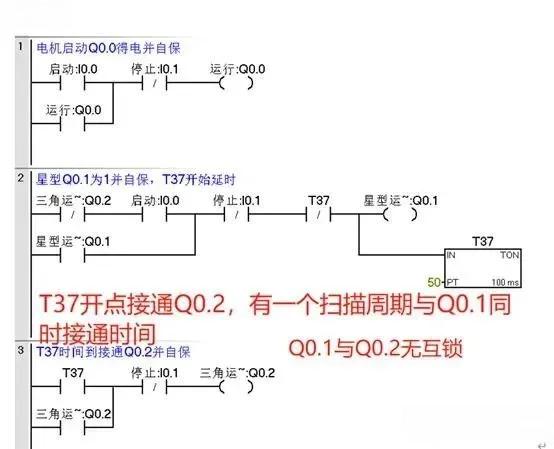

星三角启动程序分析

星三角启动是一种常用的电机降压启动方法，广泛应用于工业生产中。这种方法通过改变电机绕组的连接方式，有效降低了电机启动时的电流冲击，从而保护电网和其他设备的正常运行。

星三角启动的核心原理是利用星形（Y）和三角形（Δ）两种不同的连接方式来改变电机绕组的电压和电流。在星形连接时，每相绕组的电压为线电压的1/√3，约为220V（以380V电源为例）。而三角形连接时，每相绕组的电压等于线电压，即380V。这种电压的差异导致了启动电流的显著变化。

具体来说，星形连接时的启动电流仅为三角形连接时的1/3。例如，一台额定功率为11KW的电机，直接启动时的电流可能达到100A左右。而采用星三角启动后，启动电流可以降低到33A左右，大大减少了对电网的冲击。

然而，星三角启动并非适用于所有情况。它主要适用于轻载启动的场合，如风机、水泵等。这是因为星形连接时的启动转矩仅为三角形连接时的1/3，牺牲了一定的启动能力。对于重载启动的设备，如大型压缩机等，星三角启动可能无法提供足够的启动转矩，反而可能导致电机过载或损坏。

在实际应用中，星三角启动还需要注意以下几点：

首先，星三角启动只适用于正常运行时采用三角形连接的电机。一些电机铭牌上会标注（Δ）220、（Y）380，这意味着该电机的线圈只能承受220V的相电压，不适合进行星三角启动。

其次，星三角启动的时间设置至关重要。启动时间过短，电机转速尚未提升就切换到三角形连接，启动电流仍然很大；启动时间过长，电机可能因低电压、高电流而烧毁。一般来说，启动时间应根据负载大小来确定，重载时可适当缩短，轻载时可适当延长。

最后，星三角启动的接线需要特别注意。在连接电机和接触器时，必须区分好相序，避免将接触器引线短接到同一绕组上。同时，启动前应检查并拆除电机原有的短接片，确保星三角转换的正确性。

总的来说，星三角启动是一种简单有效的降压启动方法，尤其适用于轻载启动的场合。通过合理设置启动时间和正确接线，可以有效降低启动电流，保护电网和其他设备，提高整个系统的稳定性和可靠性。但在使用时，也需根据具体情况进行选择，避免因不恰当的应用而导致电机损坏或其他问题。
