图解：拱桥——钢管混凝土系杆拱施工

钢管混凝土系杆拱桥是一种结合了钢管和混凝土优势的高效桥梁结构。其施工过程复杂而精细，需要严格控制各个环节。让我们通过一系列图解，深入了解这种桥梁的施工流程和技术要点。

钢管混凝土拱桥结构特点及优势

钢管混凝土拱桥的核心在于钢管对混凝土的套箍作用，使混凝土处于三向受力状态，显著提高其抗压强度和抗变能力。这种结构形式使得桥梁具有更大的跨越能力和更好的经济性。

分段制作与精准拼接确保拱肋质量

施工的第一步是分段制作钢管、腹杆及斜撑。钢管由钢板卷制成型，管节长度一般为120~180cm。在样台上精准放样后，将钢管拱肋拼接成形。这一过程需要严格控制焊接质量，尽量减少高处焊接，确保拱肋制作精度。

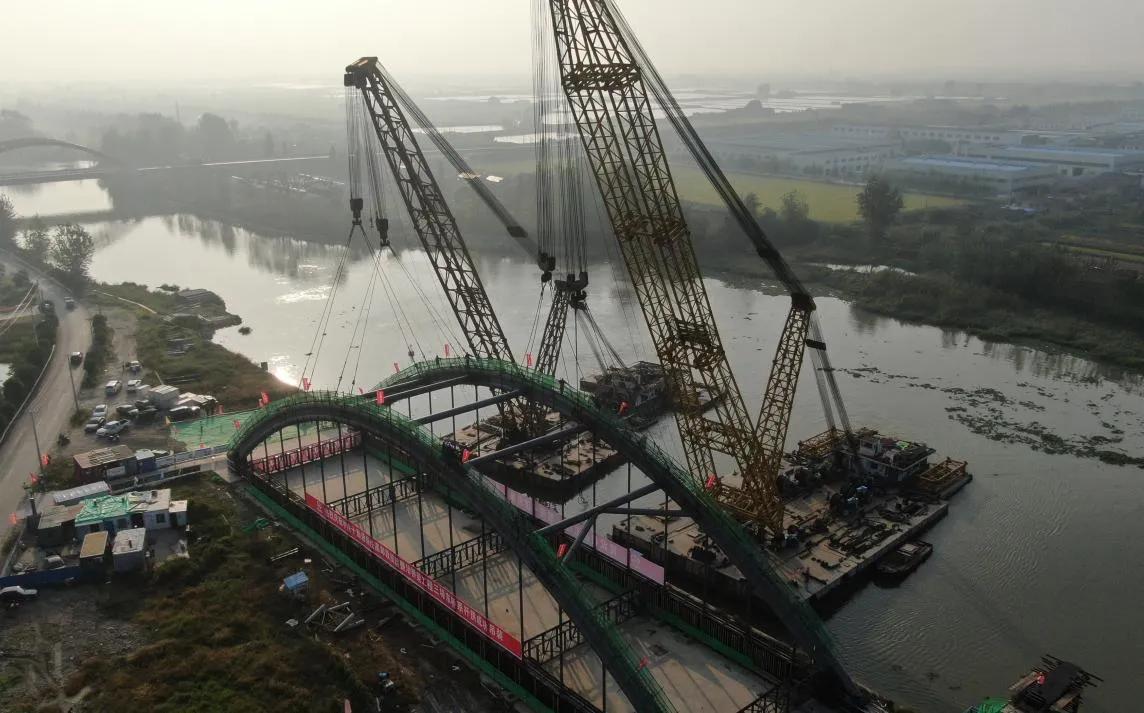

吊装就位与对称施焊确保结构稳定

钢管拱肋制作完成后，使用吊装设备将其就位。从拱顶向拱脚对称施焊，封拱脚，使钢管拱肋转为无脚拱。这一过程中，需要同时安装横向连接系，以保证结构的横向稳定性。

混凝土浇筑与密实度控制是关键

钢管内混凝土的浇筑是整个施工过程中的关键环节。根据钢管拱肋的截面形式及施工设备，可采用人工浇筑法或泵送顶升浇筑法。为确保混凝土填充密实，质量控制以超声波检测为主，辅以人工敲击钢管听声音的方法。如有空隙，必须进行钻孔压浆补强。

拱上结构安装需严格遵循设计要求

主拱圈混凝土达到设计强度后，方可进行拱上结构施工。这一过程需要严格按照设计加载程序进行，一般应从拱脚至拱顶均衡、对称加载。同时，需加强施工观测，使施工过程中的拱轴线与设计拱轴线尽量吻合。

精细施工确保桥梁安全与耐久性

钢管混凝土系杆拱桥的施工过程体现了精细施工的理念。从钢管制作到混凝土浇筑，再到拱上结构安装，每一个环节都需要严格控制，以确保桥梁的安全性和耐久性。这种结构形式不仅提高了桥梁的跨越能力，也展现了现代桥梁建设的高技术水平。
