互锁电路运行原理讲解

在电气控制系统中， 互锁电路是一种重要的安全保护措施 ，用于防止两个或多个操作相互干扰，从而确保设备的安全运行。互锁电路的核心原理是 通过电气元件之间的相互制约，实现对电路状态的控制和保护 。

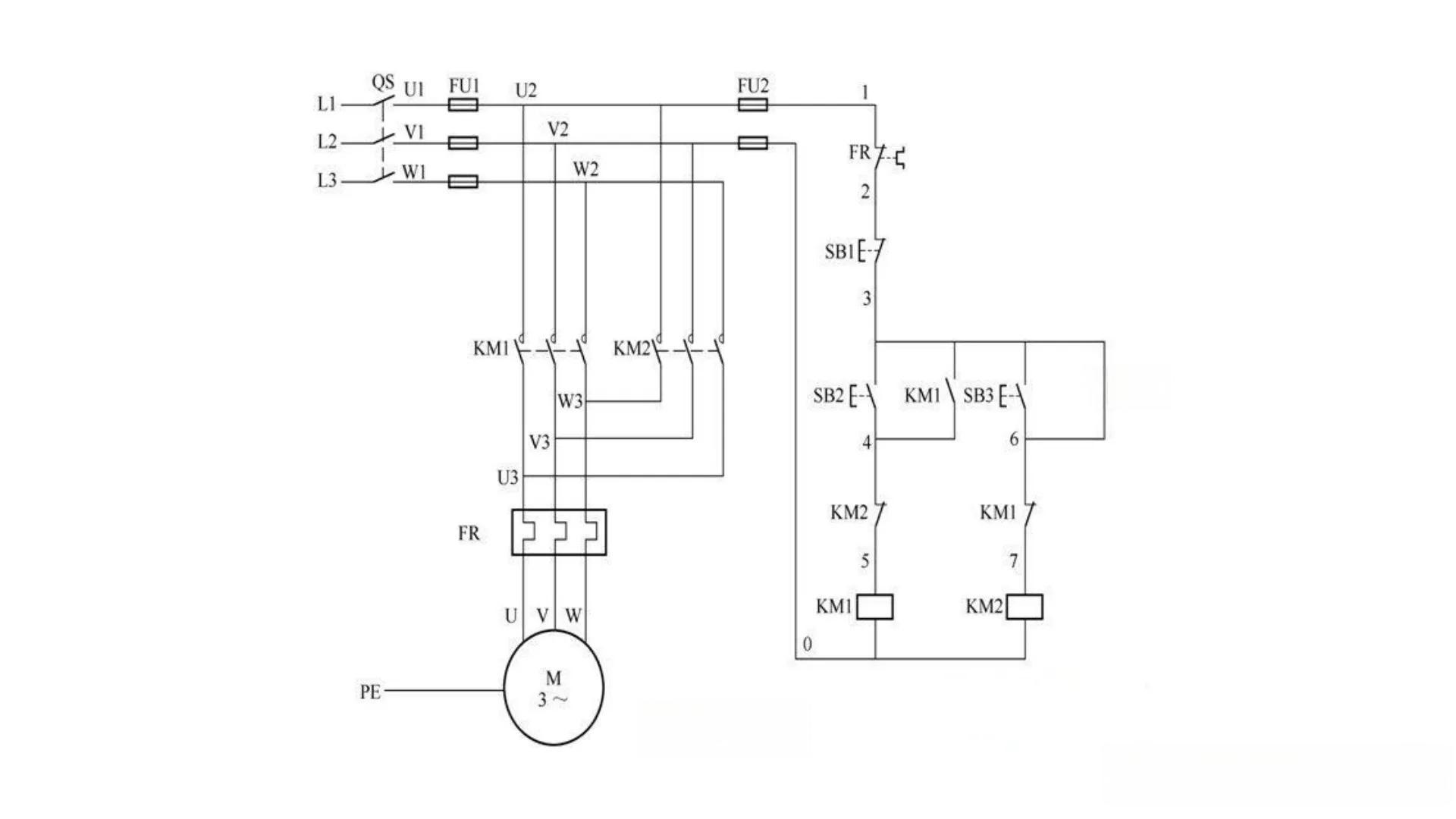

互锁电路最常见的应用之一是在电机的正反转控制中。以一个简单的电动机正反转控制电路为例，我们可以清晰地看到互锁电路的工作原理。在这个电路中，通常会使用两个交流接触器，一个用于控制电机正转，另一个用于控制电机反转。

当电机需要正转时，操作者按下正转启动按钮 ，正转接触器的线圈得电，其主触点闭合，使电机接入三相交流电源开始正转。同时，正转接触器的辅助常闭触点断开，切断了反转接触器的控制回路，防止电机在正转时意外反转，从而避免了相间短路的风险。

同样， 当需要电机反转时，操作者按下反转启动按钮 ，反转接触器的线圈得电，其主触点闭合，使电机接入三相交流电源开始反转。同时，反转接触器的辅助常闭触点断开，切断了正转接触器的控制回路，确保电机不会在反转时意外正转。

这种通过接触器辅助触点相互制约的电路设计，就是典型的电气互锁。它确保了电机在任何时刻只能处于正转或反转状态之一，有效避免了因操作失误导致的电气故障。

互锁电路不仅限于电机控制，在许多其他电气系统中也有广泛应用。例如，在高压柜中，互锁电路可以确保在断开开关之前无法拉开隔离开关，从而防止误操作导致的电气事故。在自动化生产线中，互锁电路可以协调不同设备之间的动作顺序，确保生产过程的安全和效率。

互锁电路的实现方式主要有三种 ：电气互锁、机械互锁和电气机械联动互锁。电气互锁通过继电器、接触器的触点实现，灵活简单但可靠性相对较低；机械互锁通过机械部件实现，可靠性高但结构复杂；电气机械联动互锁则结合了两者的优点，既可靠又灵活。

随着工业自动化程度的不断提高，互锁电路在保障设备安全、提高生产效率方面发挥着越来越重要的作用。无论是简单的电机控制，还是复杂的自动化生产线，互锁电路都是不可或缺的安全保障措施。理解互锁电路的工作原理，对于电气工程师来说至关重要，它不仅关乎设备的正常运行，更关乎操作人员的人身安全。
