简单科普：什么是P、N型掺杂、PN结、PMOS、NMOS、CMOS？

半导体技术是现代电子工业的基石，而这一切都始于一个简单的概念：掺杂。在纯净的半导体材料（如硅或锗）中掺入微量的杂质元素，可以显著改变材料的导电性能。这种掺杂过程产生了两种基本类型的半导体：P型和N型。

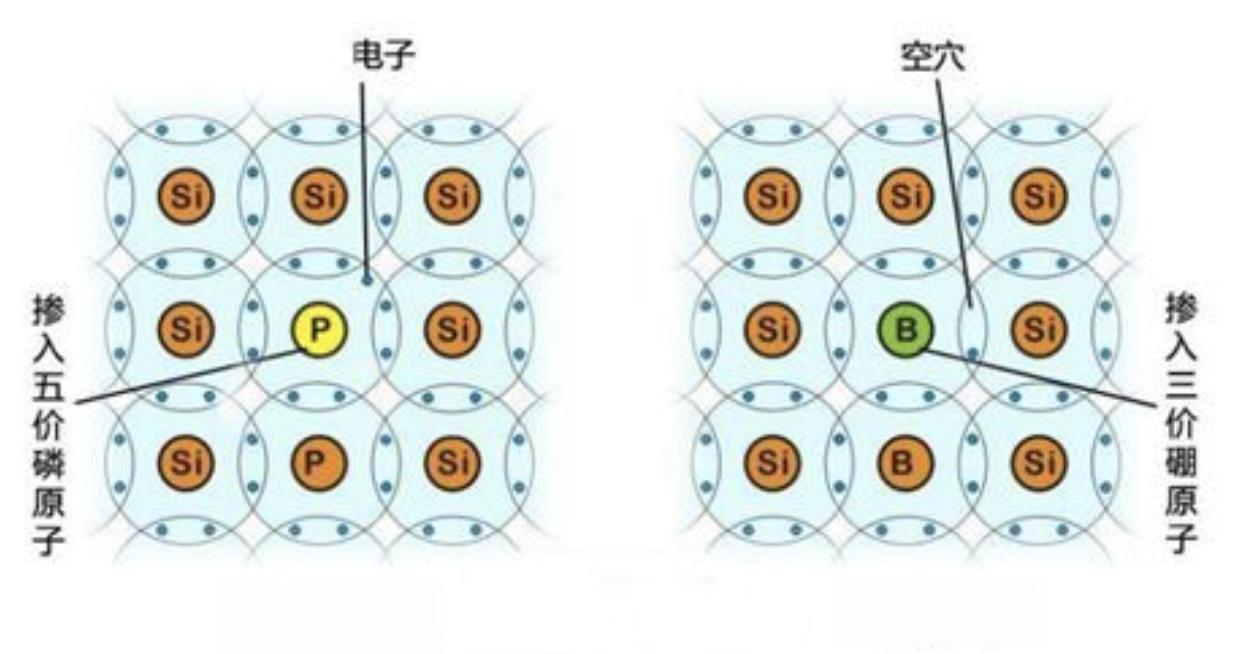

P型半导体通过掺入三价元素（如硼）来制造。 在硅晶格中，每个硅原子与周围四个硅原子形成共价键。当硼原子取代硅原子时，由于硼只有三个价电子，会留下一个未被占据的共价键位置，形成所谓的“空穴”。这些空穴可以被视为带正电的载流子，使得P型半导体具有一定的导电性。

相比之下， N型半导体是通过掺入五价元素（如磷）来制造的。 磷原子会贡献出一个额外的电子，这个电子几乎不受束缚，可以自由移动，从而增加了材料中的自由电子浓度，增强了导电性。

当P型和N型半导体被结合在一起时，它们的交界面形成了一个特殊的结构，称为PN结。 在PN结中，N型半导体中的自由电子会向P型半导体扩散，而P型半导体中的空穴则会向N型半导体扩散。这种扩散过程最终在交界处形成一个空间电荷区，其中N型一侧带正电，P型一侧带负电，产生了一个内建电场。

PN结的这种结构赋予了它一个非常重要的特性：单向导电性。当PN结两端加上正向电压（P型一侧电压高于N型一侧）时，内建电场被削弱，允许电流通过。而当加上反向电压时，内建电场增强，几乎阻止了所有电流通过。这种特性使得PN结成为制造二极管、晶体管等基本电子元件的基础。

基于PN结的原理，工程师们开发出了多种半导体器件。其中，金属氧化物半导体场效应晶体管（MOSFET）是一种特别重要的器件。MOSFET可以分为PMOS（P型沟道）和NMOS（N型沟道）两种类型。在PMOS晶体管中，当栅极电压低于阈值电压时，会在P型衬底上形成一个N型导电沟道，允许电流从源极流向漏极。相反，在NMOS晶体管中，当栅极电压高于阈值电压时，会在N型衬底上形成一个P型导电沟道。

PMOS和NMOS晶体管的互补特性使得它们可以组合使用，形成互补金属氧化物半导体（CMOS）技术。 CMOS电路使用PMOS和NMOS晶体管对来实现逻辑功能，这种设计不仅降低了功耗，还提高了抗噪能力。CMOS技术已经成为现代集成电路的主流制造工艺，广泛应用于微处理器、存储器、传感器等各种电子设备中。

从简单的掺杂到复杂的CMOS电路，半导体技术的发展展示了人类如何巧妙地利用微观世界的特性来创造宏观世界的应用。这种从基础物理原理到实际工程应用的演变过程，正是科技创新的魅力所在。
