转速传感器安装与使用

转速传感器是将旋转物体的转速转换为电量输出的设备 ，在工业自动化、汽车电子等领域有着广泛应用。其中， 磁电式转速传感器因其结构简单、可靠性高而备受青睐。

磁电式转速传感器安装步骤详解

磁电式转速传感器的安装通常遵循以下步骤：

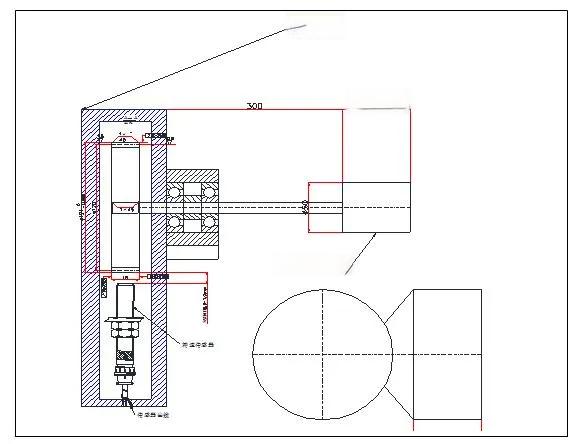

1. 在被测轴上安装一个导磁材料（如铁、钢）制成的齿轮。 齿轮的模数应大于2，以确保测量精度。

2. 将传感器安装在测速支架上，使其径向对准齿轮。安装间隙应保持在0.5~2mm之间。

3. 连接传感器的信号输出电缆。电缆通常为四芯屏蔽线，引线颜色说明如下：红色表示24V电源，黑色表示公共端，黄色表示信号输出1，绿色表示信号输出2。

磁电式转速传感器工作原理剖析

磁电式转速传感器的工作原理基于电磁感应。 当被测轴带动齿轮旋转时，齿轮的齿顶和齿槽交替经过传感器的磁极，导致磁通量发生变化。根据法拉第电磁感应定律，这种变化会在传感器线圈中产生感应电动势。输出信号的频率与齿轮的转速成正比，从而反映出被测轴的转速。

值得注意的是，磁电式转速传感器的输出信号幅值与铁芯和齿顶间隙的大小成反比。因此，在安装时应尽量减小这一间隙，以提高输出信号的幅值。

转速传感器在工业与汽车领域的广泛应用

磁电式 转速传感器因其坚固耐用、无需外部电源等特点，在工业环境中应用广泛。 例如，在风力发电机中，它可以实时监测轴的转速，确保设备稳定运行。在数控机床中，它能精确监控工件的旋转速度，有助于提高加工精度。

在汽车领域，转速传感器更是不可或缺。 它不仅用于检测发动机的转速，还广泛应用于车速、车轮转速等的测量。例如，霍尔式车速传感器通过检测曲轴或凸轮轴的旋转来确定点火和燃油喷射的时机。光电式车速传感器则通过检测带孔转盘的旋转来产生脉冲信号，用于计算车速。

随着技术的进步，转速传感器的应用范围还在不断扩大。例如，在电动汽车中，高精度的转速传感器对于实现精确的电机控制至关重要。在智能交通系统中，转速传感器与其他传感器结合使用，可以实现更精确的车辆定位和速度测量。

总的来说，转速传感器作为连接物理世界和数字世界的桥梁，在现代工业和汽车电子中扮演着关键角色。正确安装和使用转速传感器，不仅能提高测量精度，还能为设备的优化控制和故障诊断提供重要依据。
