汽车知识科普（5）：发动机皮带，为什么要七拐八绕？

发动机皮带在曲轴、凸轮轴和发电机等部件之间蜿蜒曲折，这种“七拐八绕”的设计看似复杂，实则蕴含着精妙的工程智慧。为什么发动机皮带要如此设计？让我们一探究竟。

发动机皮带设计的三大原因

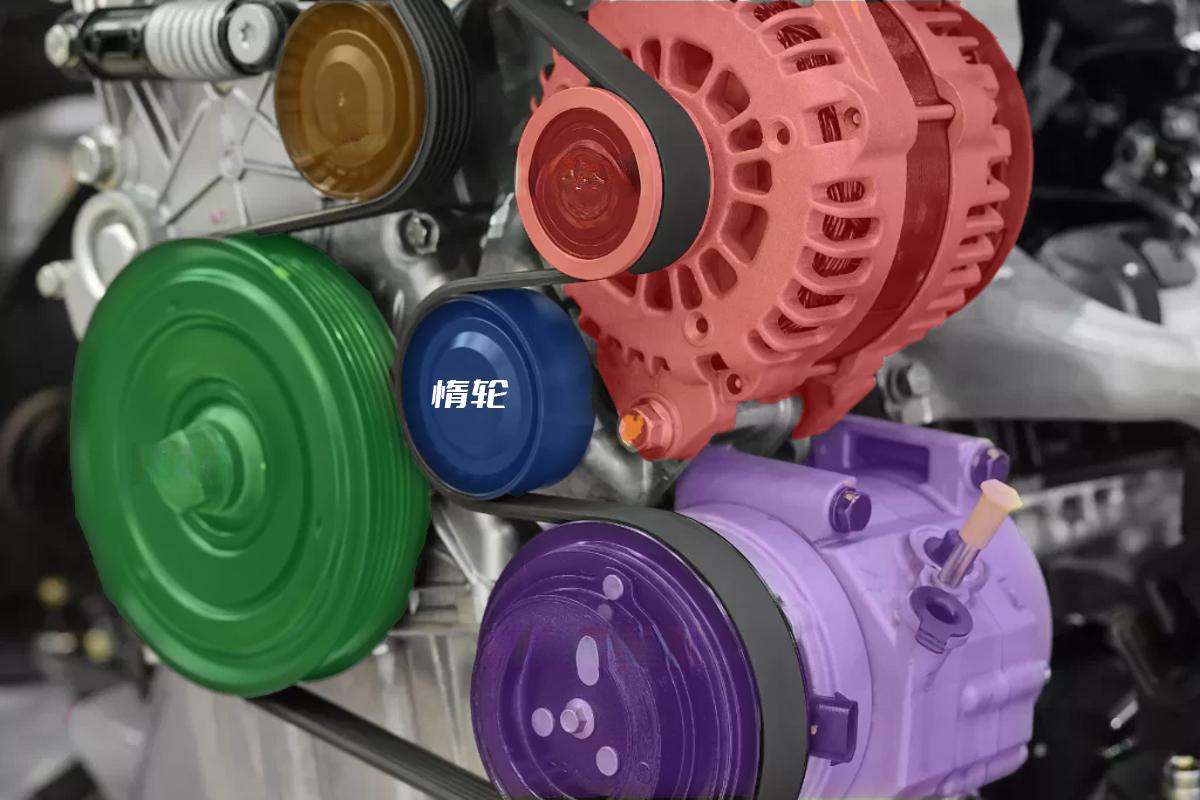

发动机内部空间有限，零部件众多。皮带若按直线走，很可能与其他部件“打架”。通过添加惰轮调整方向，皮带就能巧妙避开其他部件，各走各道。这种设计不仅节省空间，还能确保各个部件都能获得动力。

皮带在传动时，靠近主动轮一侧受拉紧绷，另一侧则相对松弛。这导致皮带在扭矩、转速变化时容易抖动。如果皮带轮间距大，皮带悬空长，抖动会更厉害，可能导致皮带错位、打滑，缩短使用寿命。惰轮的加入缩短了皮带的悬空长度，大大减轻了抖动，使运行更加平稳。

不同设备的皮带轮尺寸各异，直接套上去可能导致小皮带轮与皮带接触面小（即“包角”小），摩擦力不足，容易打滑。惰轮的巧妙运用调整了皮带与皮带轮的接触面，增大了摩擦力，有效防止了打滑现象。

张紧器如何确保皮带稳定运行

张紧器是确保皮带稳定运行的关键部件。它通过弹簧或油压产生一个将皮带绷紧的力，使得皮带能以合适的压力压在工作皮带轮上。张紧轮的张紧力不能过小，否则会让皮带与工作轮间的摩擦力变小，最终导致皮带打滑。

皮带跑偏撕裂的常见原因及改进措施

尽管设计精妙，皮带在运行中仍可能出现跑偏甚至撕裂的情况。某公司的一款柴油发动机在磨合试验中就出现了皮带撕裂的问题。经过分析，发现造成这一问题的原因包括：

1. 零件质量不稳定：如发电机安装支架的抗拉强度不合格，导致支架变形。

2. 带轮不对齐：设计和装配过程中都可能出现对齐度问题。

3. 轮系设计不鲁棒：皮带和带轮的设计可能存在问题。

4. 皮带安装不当：如齿顶圆角设计偏小，可能切割皮带。

5. 皮带张力不当：张紧轮的力矩设置不合理。

针对这些问题，工程师们采取了多项改进措施，包括加强关键尺寸的控制、优化发电机支架设计、调整皮带长度等。最终，通过综合改进，成功解决了皮带跑偏撕裂的问题。

发动机皮带设计的复杂性与重要性

发动机皮带的“七拐八绕”设计，体现了汽车工程师对细节的关注和对性能的追求。这种看似复杂的布局，实际上是在有限空间内实现高效动力传递的最佳方案。它不仅需要考虑各个部件的协调工作，还要兼顾噪音控制、效率提升和使用寿命延长等多方面因素。

理解发动机皮带的设计原理，不仅能帮助我们更好地维护车辆，更能让我们欣赏到汽车设计的精妙之处。下次当你听到发动机的轰鸣声时，不妨想象一下那条在内部穿梭的皮带，它正以独特的方式，将动力传递到每一个需要的地方。
