电机pt100温度传感器测温接线方法

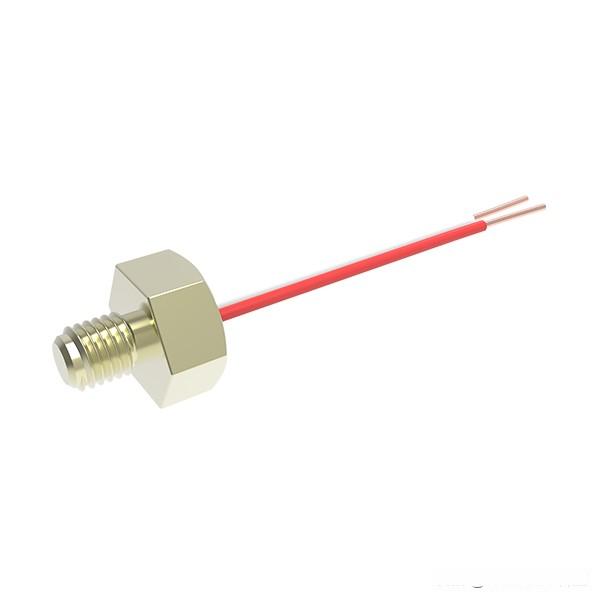

PT100温度传感器是一种基于铂电阻的温度特性来实现温度测量的设备。在电机温度监测中，PT100传感器因其高精度和稳定性而被广泛应用。然而，正确的接线方法对于确保测量精度至关重要。

PT100传感器的工作原理基于铂电阻的温度系数。在0°C时，PT100的电阻值为100Ω，随着温度升高，电阻值也随之增加。这种特性使得PT100成为一种可靠的温度传感器。然而，为了准确测量PT100的电阻变化，必须考虑连接导线的电阻影响。

在电机温度监测中，三线制接线方法因其能够有效补偿连接导线电阻带来的测量误差而被广泛采用。三线制接线法使用三根导线：红色、白色和黑色。红色和白色导线用于传输电阻信号，而黑色导线用于提供电源。

具体接线步骤如下：

1. 将红色导线连接到PT100传感器的电阻信号终端的一端。
2. 将白色导线连接到PT100传感器的电阻信号终端的另一端。
3. 将黑色导线连接到传感器的电源终端。

三线制接线法的优势在于能够消除引线电阻的影响。通过将三根导线的材质、线径、长度保持一致，可以确保三根导线的电阻值相同。这样，即使存在导线电阻，也不会对测量结果产生影响。

值得注意的是，在接线时应尽量保持导线长度一致，以减少干扰。如果需要在长距离传输信号，建议使用屏蔽导线来减少外界干扰对信号的影响。

此外，为了获得更精确的测量结果，通常采用恒流源的方式将PT100接入电路。恒流源电路的设计可以使用三极管、专门的恒流管或价格低廉的器件通过巧妙设计构成。例如，可以使用运算放大器（OP-07）为核心来构成恒流源电路，通过精密的电压源（如LM336-2.5）和调整电路，确保流过PT100的电流固定，从而提高测量精度。

在电机温度监测中，PT100传感器的三线制接线方法能够提供高精度的温度测量，确保电机在安全范围内运行。通过正确实施三线制接线法，可以有效提高温度测量的准确性和可靠性，为电机的长期稳定运行提供重要保障。
