电子元器件镀锡，电子元器件镀锡-铅合金/镀铅

电子元器件镀锡技术的发展历程，折射出电子工业对可靠性和环保性的不懈追求。从最初的热浸镀到如今的精密电镀，这项技术不仅提升了电子产品的性能，也在不断适应日益严格的环保要求。

镀锡技术最初应用于食品加工设备和容器，如我们熟知的马口铁罐。然而，随着电子工业的兴起，镀锡因其良好的可焊性和耐腐蚀性，迅速成为电子元器件表面处理的首选。在电子领域，镀锡主要用于提高导电性、增强焊接性能，并提供一定的防腐保护。

电子元器件的镀锡工艺主要有三种：热浸镀、电镀和化学镀。其中，电镀因其操作简便、镀层均匀等优点，在工业生产中应用最为广泛。电镀锡溶液主要分为碱性和酸性两大类，酸性体系又包括硫酸盐、甲基磺酸体系及氟硼酸体系等。这些不同的体系各有优缺点，如酸性镀锡工艺镀层光亮度高、电流效率高，但分散能力较差；碱性镀锡液则稳定性好、均镀能力强，但工作温度高、电流效率低。

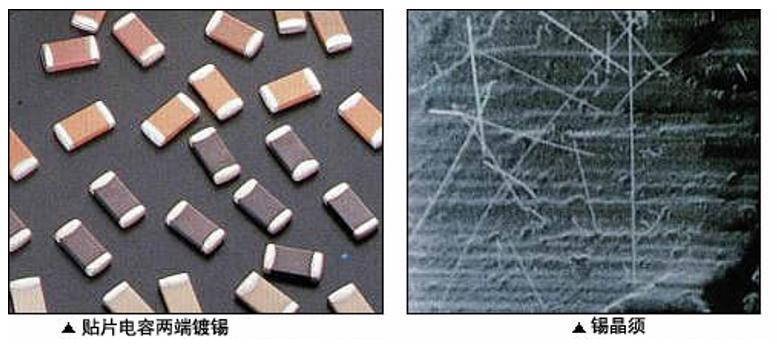

在电子元器件的镀锡过程中，一个关键问题是防止“锡须”的产生。锡须是一种在长期放置的金属表面上出现的纤维状金属结晶，可能导致电路短路等意外事故。为了解决这个问题，业界普遍采用含铅5-10%的焊料镀层。然而，随着环保意识的提高，无铅化成为必然趋势。德州仪器（TI）等公司已经开始推广无铅镀锡工艺，如SnAgCu（锡银铜）合金，以满足日益严格的环保要求。

值得注意的是，电子元器件的镀锡工艺正在向更精密、更环保的方向发展。例如，TI的镀锡工艺已经能够实现最小7微米的“已镀层”厚度，这符合JEDEC/IPC JP002中发布的“锡须缓解”方法。同时，为了进一步提高镀层质量，一些公司还在探索新的镀液配方和工艺参数。

尽管面临诸多挑战，电子元器件的镀锡技术仍在不断创新。从最初的简单防护到如今的高性能表面处理，这项技术的发展历程不仅体现了电子工业的进步，也反映了人类对环境保护的日益重视。未来，随着新材料和新工艺的不断涌现，我们有理由相信，电子元器件的镀锡技术将会在保证产品性能的同时，为环境保护做出更大的贡献。
