科普接触网类型

在现代铁路运输中，接触网扮演着至关重要的角色。它是电气化铁路的核心组成部分，为高速列车提供源源不断的动力。那么，接触网究竟是什么？它有哪些类型？又如何在铁路系统中发挥作用？

接触网，顾名思义，是一种架设在铁路线路上空的特殊输电线路。它通过与列车受电弓的接触，将电能传递给电力机车或动车组。在电气化铁路和城市轨道交通系统中，接触网通常只有一根接触导线，电力机车通过受电弓取电，再通过金属轮轨回流到电网中。

接触网的类型主要分为三种：简单悬挂、链形悬挂和刚性悬挂。每种类型的悬挂都有其独特的特点和适用场景。

简单悬挂是最基本的悬挂方式，它只有导线而没有承力线。这种悬挂结构简单，支柱高度低，支撑点承受的负荷较轻，成本较低。因此，它通常用于隧道等低净空的场合。然而，简单悬挂也有其局限性，如跨度小、悬挂点有硬点，且在运行中导线会上下振荡，不适用于高速铁路。

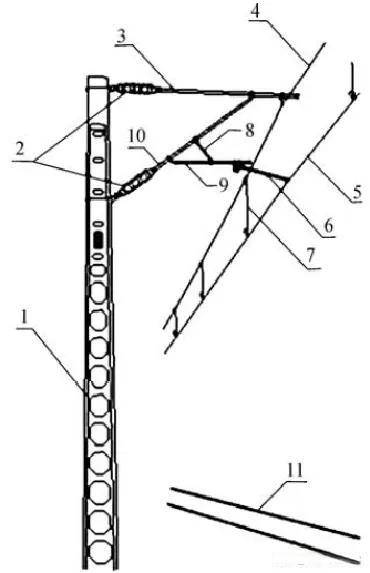

链形悬挂则通过吊弦将导线和承力线连接起来，解决了简单悬挂中跨度小和硬点的问题。因此，它在城市轨道交通及长距离、高速度、大跨度的电气化铁路中得到广泛应用。链形悬挂虽然提高了接触网的性能，但也增加了结构的复杂性和成本。

刚性悬挂是一种新型的悬挂方式，它以硬质的金属条（通常是铜条）代替软质的导线。这种悬挂方式利用了第三轨供电的接触面积大、电阻小的优点，同时克服了钢轨过重无法悬挂的缺点。刚性悬挂不仅适用于地下线路，还可以直接过渡到地面线路，无需更换列车。它在提高供电稳定性的同时，也带来了更高的建设和维护成本。

接触网的作用远不止于为列车供电。它还是铁路电气化系统的重要组成部分，连接着牵引变电所和电力机车，形成完整的牵引供电回路。接触网的稳定运行直接关系到列车的安全和效率。因此，接触网的设计、建设和维护都需要严格的标准和专业的技术支持。

随着铁路运输的不断发展，接触网技术也在不断创新。从最初的简单悬挂到现在的刚性悬挂，接触网的发展反映了铁路电气化技术的进步。未来，随着新材料、新工艺的应用，接触网系统有望变得更加高效、可靠和环保，为铁路运输提供更强大的动力支持。
