镀锌钢板可能存在的质量问题及原因

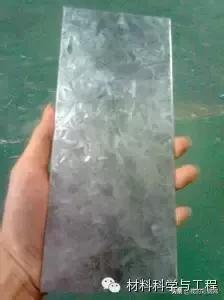

镀锌钢板因其优异的耐腐蚀性能，在建筑、汽车、家电等领域得到广泛应用。然而，镀锌钢板在生产过程中可能存在的质量问题不容忽视，这些问题不仅影响产品的外观，更可能危及最终产品的性能和使用寿命。

黑斑是镀锌钢板最常见的质量问题之一。 根据调研结果，黑斑的形成原因主要有以下几种：一是镀锌层纯度不够，金属杂质在锌表面构成原电池，促进氢气析出，导致锌层表面产生黑色斑点；二是镀锌层中铜、铁、砷等杂质含量较高，经钝化处理后呈现黑色；三是原板表面污蚀物处理不充分，形成残渣，导致某些部位镀不上锌，造成黑斑；四是镀锌时出现漏镀，在后处理时容易形成黑斑；五是镀锌液中夹杂残渣或小黑灰（碳或碳化合物），粘附于锌层表面或居于锌层内，与锌层结合得很牢固，形成黑斑；六是运输、堆放过程中粗野作业所致的磨蚀黑斑。

白锈是另一种常见的质量问题。 当镀锌钢板表面受潮或雨水浸入，在一定温度下，锌被氧化，产生白色粉末。产生白锈的表面其防腐能力大为降低，严重影响其使用。此外， 镀锌层不均匀也是一个突出问题。 从镀锌锅中出来的带钢表面上有多余的锌液，这些多余的锌液用气刀（喷射高压气体）吹掉，从而控制锌层厚度。如果气刀供气不稳定或气刀压力不足，会造成镀锌层堆积，即锌疤，导致表面锌层高低不平，厚薄不均，甚至出现表面小颗粒。

这些质量问题对下游用户影响巨大。以汽车行业为例，热镀锌板表面的锌波纹缺陷就是一个典型问题。这种缺陷主要在生产较厚锌层规格产品时容易发生，如200g等厚锌层。 锌波纹缺陷实质是带钢表面锌层厚度不均 ，虽然光整对锌波纹缺陷有一定改善，但肉眼可见的波纹并不能完全消除。对于要求较高的汽车外板等，此类缺陷是不可接受的，即使是3000级别的汽车内板，一般也不能接受此类缺陷，因为涂装无法掩盖。

要提高镀锌钢板的质量，关键在于控制以下几个方面：首先， 严格控制原板质量，确保表面清洁无缺陷 ；其次，优化镀锌工艺参数，如锌液温度、气刀压力等；再次，加强生产过程中的质量监控，及时发现并处理异常情况；最后，完善包装和运输管理，避免因运输不当造成的产品损伤。

随着技术的进步，未来镀锌钢板的发展方向是进一步提高耐腐蚀性能，开发更薄、更均匀的镀层，以及探索环保型镀锌工艺。只有不断提升产品质量，才能满足日益严格的行业标准和用户需求，推动镀锌钢板行业的可持续发展。
