三极管SS8550引脚图和参数、代换详解

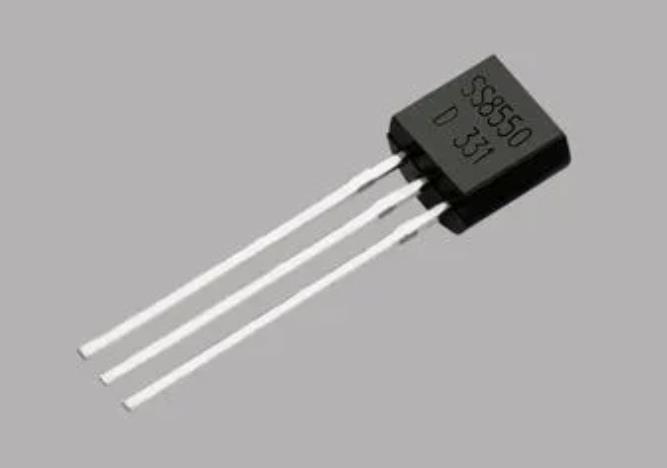

SS8550是一种常见的PNP型硅三极管，广泛应用于开关和射频放大等电路中。它采用TO-92封装形式，具有低电压、大电流和小信号放大的特点。

SS8550三极管引脚图及识别方法

SS8550的引脚排列如下：面向三极管的印字标识面时，从左到右依次为发射极E、基极B和集电极C。具体来说：

• 引脚1：发射极E（带有箭头标识）
• 引脚2：基极B
• 引脚3：集电极C

这种引脚排列方式在TO-92封装中较为常见，便于电路板上的安装和焊接。

SS8550三极管关键参数详解

SS8550的主要参数包括：

1. 极间电压（Vceo）：25V
2. 最大直流电流（Ic max）：1.5A
3. 最大功率（Pd max）：0.625W
4. 最大集电结温度（Tj max）：150℃
5. 饱和压降（Vce sat）：约0.3V
6. 直流电流放大倍数（hfe）：40-250

这些参数决定了SS8550在电路中的应用范围和性能表现。例如，25V的极间电压意味着它适合在较低电压的电路中工作，而1.5A的最大直流电流则表明它具有较强的电流承载能力。

SS8550三极管的常见替代型号

在实际应用中，SS8550可以被以下几种型号的三极管替代：

1. 9012：参数与SS8550几乎一致，是最常见的替代选择。
2. 9015：性能与9012相近，但频率特性略好。
3. 3906：电流承载能力略低于9012，但频率特性更优。

需要注意的是，虽然这些替代型号在参数上与SS8550相近，但在实际应用中仍需考虑电路的具体要求，以确保替代后的性能符合预期。

SS8550三极管的应用场景及优势

SS8550以其低电压、大电流和小信号放大的特性，特别适合用于开关电路和低频放大电路中。它的价格低廉、易于购买，使得它成为许多电子爱好者和工程师的首选。

然而，SS8550在高频应用中可能会出现性能下降，因此在需要较高频率响应的电路中，可能需要考虑使用其他型号的三极管。

总的来说，SS8550作为一种通用型PNP三极管，在电子电路设计中具有广泛的应用前景。正确理解和使用它的引脚图、参数以及代换选项，对于优化电路性能至关重要。
