农村自建房现浇好的混凝土表面泛白是为何？都是养护不当惹的祸

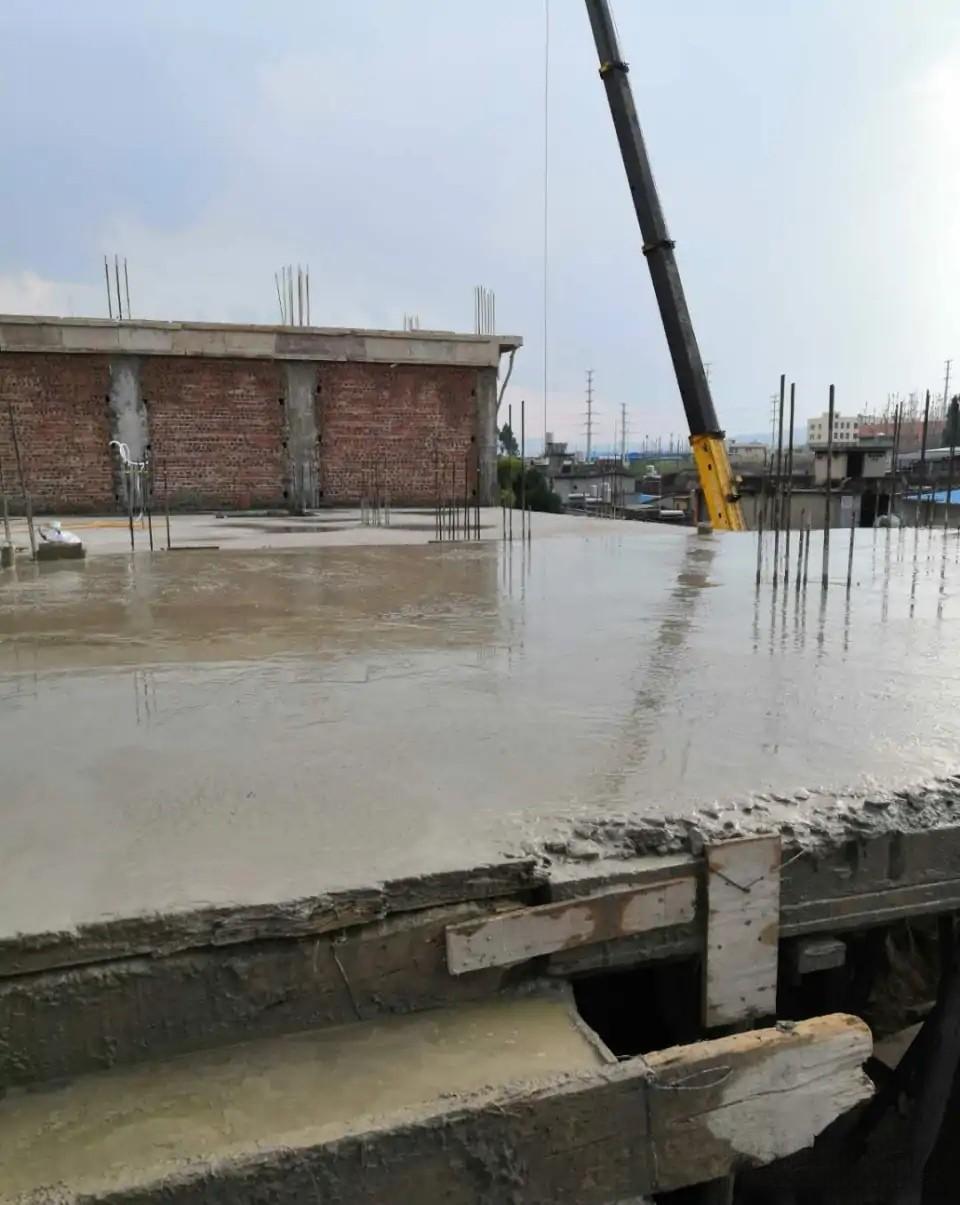

农村自建房中，不少业主发现现浇混凝土楼面在完工不久后就出现了表面泛白的现象。这种看似微不足道的问题，不仅影响了建筑物的外观，还可能对混凝土结构的耐久性造成潜在威胁。

混凝土表面泛白，俗称泛碱或起霜，是指混凝土表面出现白色粉末或绒毛状物质。据不完全统计，泛白现象在混凝土工程中高达36%以上，是建筑工程中难以对付的“病症”之一。泛白的主要原因是混凝土中可溶性碱或盐随着水分迁移到表面，在水分蒸发后留下白色物质。这一过程与混凝土的水化反应密切相关。

在混凝土硬化过程中，水泥水化生成大量Ca(OH)2。这些Ca(OH)2溶解于水中，沿着混凝土内部的微小孔隙向表面移动。当到达表面后，Ca(OH)2与空气中的CO2反应生成不溶于水的CaCO3，形成泛白。这一过程在混凝土硬化初期尤为明显，被称为初次泛白。

然而，混凝土表面泛白并非不可避免。通过合理的预防措施，可以有效减少泛白现象的发生。首先，在材料选择上，应尽量选用低碱水泥，并严格控制集料中可溶性盐的含量。其次，在施工过程中，要控制水灰比，减少拌合用水量。研究表明，水灰比越大，混凝土泌水的可能性也就越大，从而增加泛白的风险。

此外，合理使用外加剂也能有效预防泛白。例如，掺入适量的引气组份可以改善混凝土的和易性，防止泌水和沉降。同时，使用高效减水剂和矿物掺合料可以降低水胶比，提高混凝土的密实性，减少内部孔隙，从而阻断可溶性物质的迁出通道。

养护是预防混凝土表面泛白的关键环节。混凝土终凝后应及时进行养护，使干燥蒸发速度减慢。实践表明，置于室外的混凝土试块硬化后第二天还油亮，第三天就开始泛白，而及时养护的则没有泛白现象。因此，施工后保温保湿养护时间不应少于14天。

对于已经出现泛白的混凝土表面，也有相应的处理方法。一种简单易行的办法是用酸洗法，即用1:9～10（盐酸：水）的稀盐酸清洗。另一种方法是压力喷砂法，通过干燥的压力细砂粒冲击去除泛白层。值得注意的是，即使不进行人工清除，随着时间的推移，泛白现象也会自然消失。这是因为混凝土表面的CaCO3在长期的自然环境中会转化为易溶于水的Ca(HCO3)2，最终被雨水冲刷掉。

混凝土表面泛白是一个复杂的问题，涉及材料选择、施工工艺和养护等多个方面。要有效预防和处理泛白现象，需要综合考虑各种因素，采取系统性的措施。对于农村自建房来说，尤其要注意混凝土的养护工作，确保混凝土强度达到满意标准，避免因养护不当导致的泛白问题。
