断路器应该如何选择和整定呢？图文详解

断路器是电气系统中的关键保护设备，它能够在电路发生过载或短路时迅速切断电源，防止事故扩大。正确选择和整定断路器对确保电气系统安全稳定运行至关重要。

断路器的选择主要基于以下几个关键参数：

1. 额定工作电压：应大于或等于线路额定电压。

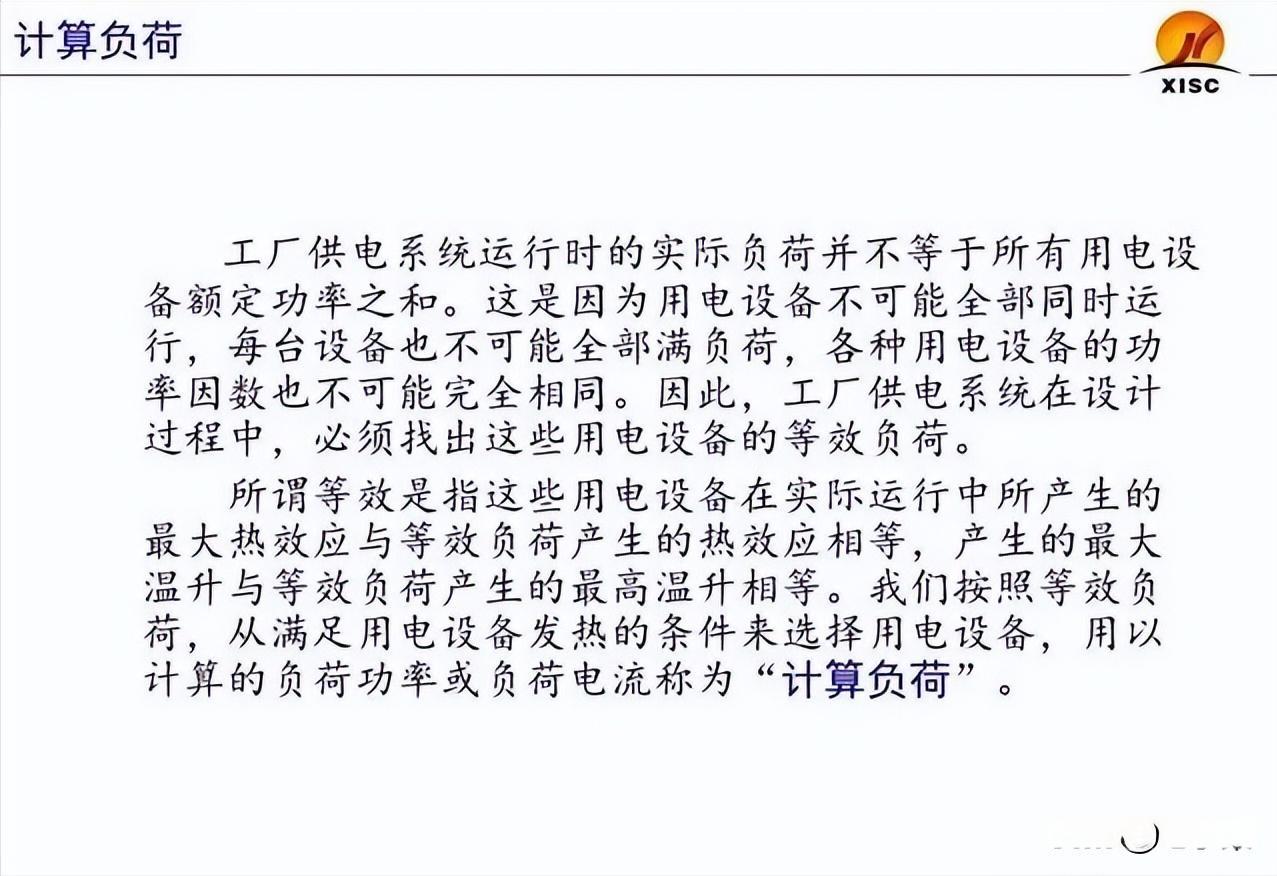

2. 额定电流：应大于或等于线路最大工作电流。
3. 短路分断能力：应大于或等于线路可能出现的最大短路电流。
4. 脱扣器整定值：应根据保护对象和线路特性合理设置。

以一个实际案例来说明：假设某配电线路最大工作电流为400A，预期最大短路电流为3000A。那么选择的断路器额定电流应大于400A，短路分断能力应大于3000A。如果需要保护电动机，瞬时脱扣器整定电流应为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

断路器的整定同样重要。以过电流保护为例，应遵循反时限原则，即电流越大动作时间越短。例如，对于额定电流为1000A的断路器，如果要求电流大于500A时1秒后动作，电流大于1000A时0.2秒内动作，那么长延时整定电流Ir应设为500A，短延时整定电流Isd应设为1000A。

选择和整定不当的断路器可能导致严重后果。如果分断能力不足，断路器可能在短路时无法可靠切断电流，引发更大的事故。如果整定值设置不当，可能会导致频繁误动作，影响正常供电。反之，如果整定值过大，则可能在发生故障时无法及时切断电源，危及人身和设备安全。

在选择和整定时，还应注意以下几点：

1. 考虑上下级断路器的配合，确保选择性保护。
2. 对于特殊环境（如潮湿、高温）应选择相应类型的断路器。
3. 定期检查和校验断路器性能，确保其始终处于良好状态。
4. 严格按照制造商提供的指导进行选择和整定。

总之，正确选择和整定断路器是确保电气系统安全稳定运行的基础。它不仅关系到设备的正常运行，更关乎人身安全。因此，在进行电气设计和维护时，应给予足够的重视，确保断路器能够可靠地履行其保护职责。
