工艺管道阀门基础知识及安装要点

在工业生产中，工艺管道阀门是控制流体流动的关键设备。据统计，阀门投资约占装置配管费用的40%~50%，其重要性不言而喻。正确选择和安装阀门，不仅关系到管道系统的安全稳定运行，还直接影响生产效率和产品质量。

常见阀门类型及其特点

根据不同的使用需求，工艺管道中常用的阀门类型包括：

闸阀：主要用于截断或接通介质流，其特点是流阻小，但不能用于调节流量。

截止阀：既可用于截断介质，也可用于调节流量。其结构简单，密封性能好，但流阻较大。

球阀：启闭迅速，流阻小，适用于高压和大口径管道。但不适用于精确调节流量。

蝶阀：结构紧凑，重量轻，适用于大口径管道。可快速启闭，但密封性能不如球阀。

止回阀：防止介质倒流，有旋启式和升降式两种。旋启式适用于大口径管道，升降式密封性能更好。

阀门安装的关键要点

阀门的正确安装是确保其正常工作的基础。以下是几个关键的安装要点：

1. 安装位置：阀门应安装在易于操作和维护的位置。对于大型阀门，应考虑设置操作平台或支架。

2. 安装方向：某些阀门（如截止阀、止回阀）有明确的安装方向要求。必须严格按照阀门上的指示箭头进行安装。

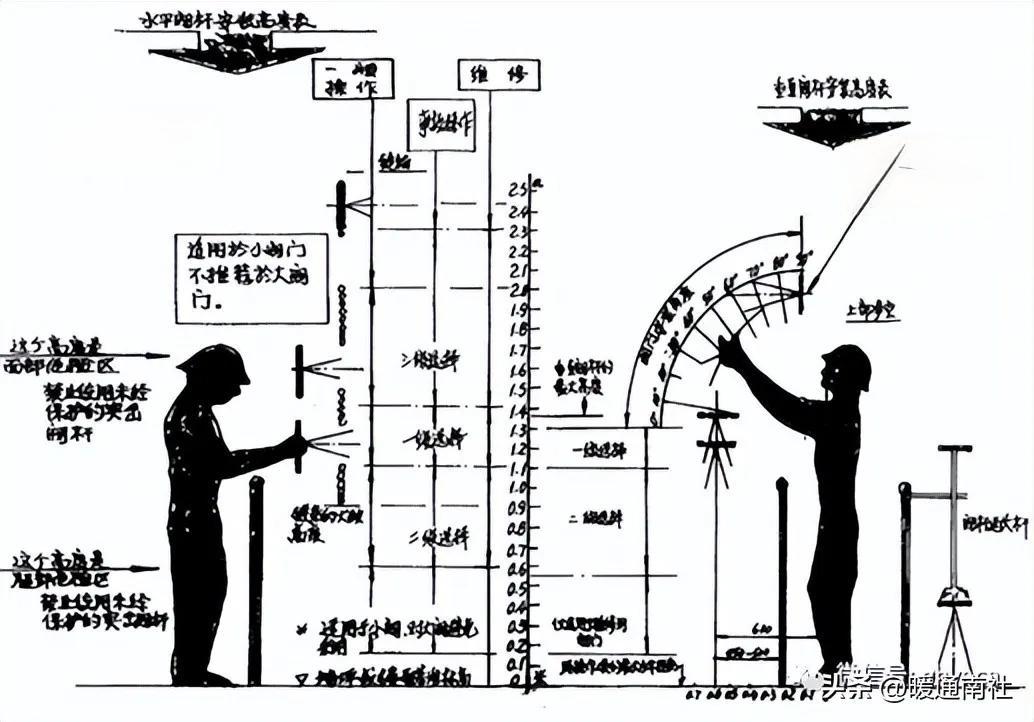

3. 安装高度：阀门手轮的中心距操作面高度宜在750~1500mm之间，最佳高度为1200mm。对于不常操作的阀门，安装高度可适当提高，但不宜超过1800mm。

4. 支撑：较大的阀门应在一侧或两侧设置支架，以防止管道变形。高压阀门还应设置阀架，以减少启闭时的应力。

5. 保护：对于可能受到外部冲击的阀门，应采取适当的保护措施，如设置防护罩或支架。

阀门安装前的检查与试验

在阀门安装前，必须进行严格的检查和试验，以确保其质量和性能符合要求：

1. 外观检查：检查阀门是否有损伤、锈蚀或变形，螺纹是否完好。

2. 功能检查：手动操作阀门，检查启闭是否灵活，有无卡涩现象。

3. 压力试验：进行强度试验和严密性试验。强度试验压力为公称压力的1.5倍，持续时间不少于5分钟；严密性试验压力为公称压力或1.25倍工作压力，检查密封面是否有渗漏。

4. 材质复验：对于合金钢阀门，应逐个进行光谱分析，确认材质符合要求。

阀门安装对管道系统安全的重要性

正确的阀门安装不仅能确保管道系统的正常运行，还能有效预防安全事故的发生。例如，安全阀的正确安装和设置可以防止设备超压，保护设备安全；止回阀的正确安装可以防止介质倒流，避免泵的反转损坏。此外，合理的阀门布置还能提高系统的操作效率，降低维护成本。

总之，工艺管道阀门的安装是一项细致而重要的工作。只有严格按照规范进行安装和检查，才能确保阀门在长期运行中的安全性和可靠性，从而保障整个工艺管道系统的稳定运行。
