机械排烟系统设施及设置要求

在高层建筑中， 机械排烟系统是保障人员安全疏散的关键设施。 然而，这个看似简单的系统背后，却蕴含着复杂的工程设计和严格的规范要求。本文将深入探讨机械排烟系统的设计要点，以及在实际应用中常见的误区和解决方法。

机械排烟系统设计要点

1. 系统独立性：当建筑的机械排烟系统沿水平方向布置时， 每个防火分区的机械排烟系统应独立设置。 对于建筑高度超过50米的公共建筑和超过100米的住宅，其排烟系统应竖向分段独立设置，且每段高度不应超过相应的限值。

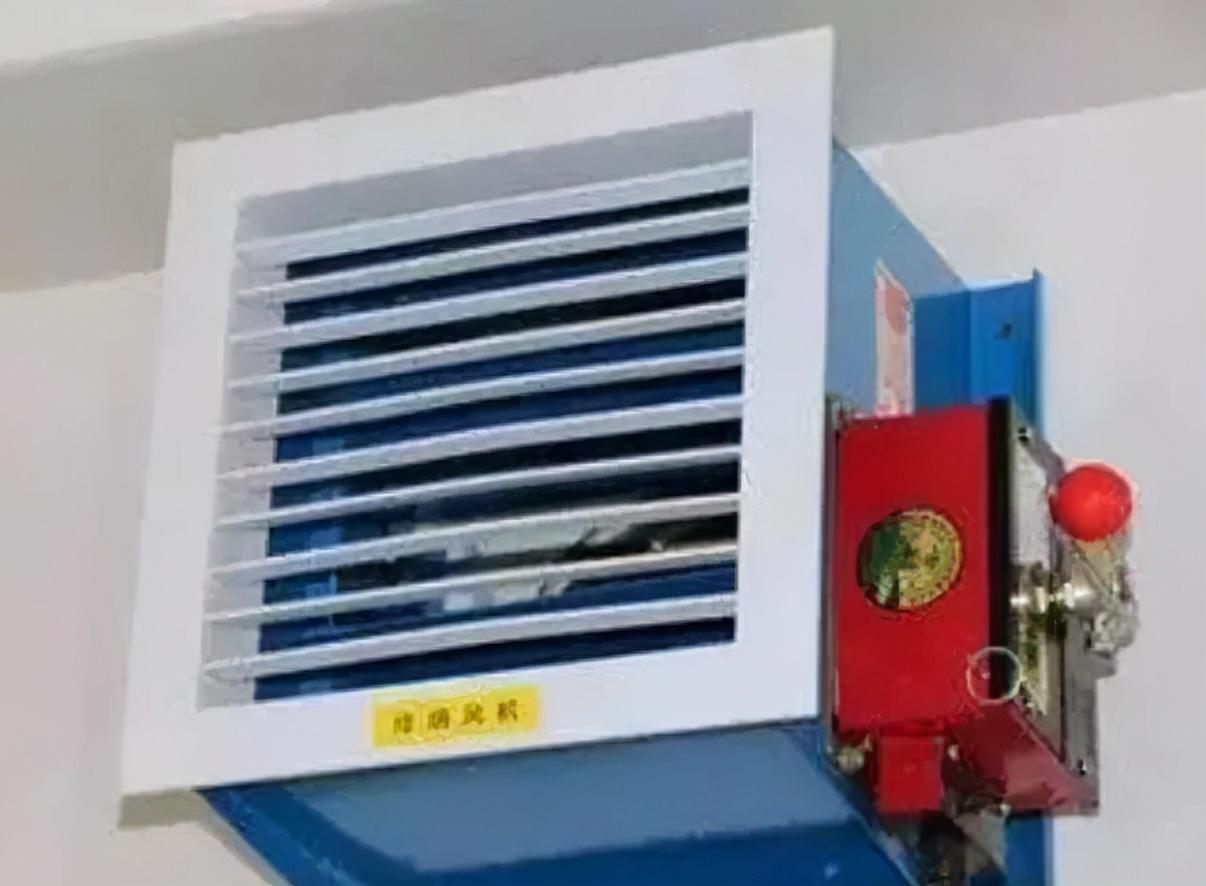

2. 风机设置： 排烟风机宜设置在排烟系统的最高处 ，烟气出口宜朝上，并应高于加压送风机和补风机的进风口。风机应满足在280℃时连续工作30分钟的要求，并应与风机入口处的排烟防火阀连锁。

3. 排烟管道： 机械排烟系统应采用管道排烟 ，且不应采用土建风道。排烟管道应采用不燃材料制作，内壁应光滑。当排烟管道内壁为金属时，管道设计风速不应大于20米/秒；当为非金属时，不应大于15米/秒。

4. 排烟口设置： 排烟口的设置应经计算确定 ，且防烟分区内任一点与最近的排烟口之间的水平距离不应大于30米。排烟口宜设置在顶棚或靠近顶棚的墙面上，并应设置在储烟仓内。

5. 补风系统：除地上建筑的走道或建筑面积小于500平方米的房间外， 设置排烟系统的场所应设置补风系统。 补风系统应直接从室外引入空气，且补风量不应小于排烟量的50%。

常见设计误区及解决方法

1. 风机选型不当 ：有些设计直接按规范给定的值确定风机风量，往往导致风机风量、风压偏小，不能满足要求。解决方法是根据计算确定风机风量，当计算值和规范规定的值不一致时，应取两者中较大值。

2. 系统重复设置 ：对于需要设置机械加压送风系统的部位，同时又采用了自然排烟，导致火灾情况下，机械加压送风系统与自然排烟窗同时开启时，防烟楼梯间难以形成正压。解决方法是合理规划，避免不必要的重复设置。

3. 挡烟设施缺失 ：有相当一部分工程，尤其是大型商场设置机械排烟的部位未按规范要求在吊顶下设置挡烟垂壁。解决方法是严格按照规范要求设置挡烟设施。

4. 风管施工质量差 ：有相当多的工程因通风竖井不抹灰、管道连接不严实，常闭风口关闭不严密，漏风十分严重。解决方法是加强施工质量管理，确保风管的密封性和施工质量。

5. 自然排烟窗设置不当 ：自然排烟窗的设置位置不当，如设置在墙的下部，距顶板、吊顶的距离较大，不利于自然排烟。解决方法是将自然排烟窗设置在墙的上部，保证烟气能够顺畅排出。

机械排烟系统的设计和施工是一个复杂的过程，需要综合考虑建筑结构、火灾特性、人员疏散等多种因素。只有严格按照规范要求，精心设计和施工，才能确保系统在关键时刻发挥应有的作用，保障人员的生命安全。对于建筑设计师和消防工程师来说，持续学习和更新相关知识，是确保系统效能的关键。
