空气开关的功能、分类、脱扣器形式及选型，用图解一次性讲清楚

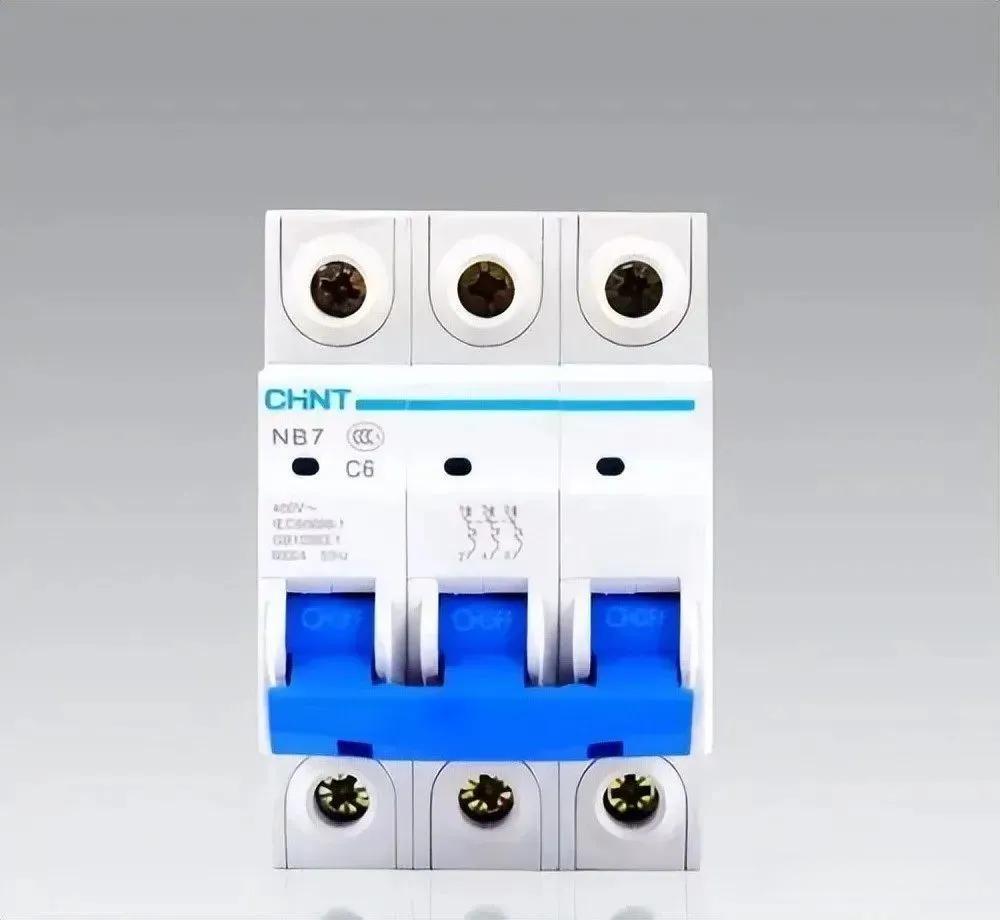

空气开关，又名空气断路器，是低压配电网络和电力拖动系统中不可或缺的重要电器。它集控制和多种保护功能于一身，能够在电路发生短路、严重过载及欠电压等故障时自动切断电源，有效保护供电线路和电气设备的安全。

空气开关的分类及其特点

空气开关的分类方式多样，其中一种常见的分类是根据其灭弧方式来划分。空气开关属于低压断路器的一种，其灭弧介质为空气。当电路中电流超过额定值时，空气开关会自动断开，切断电源。在断开过程中，触头之间会产生电弧，而空气开关正是利用空气作为介质来熄灭这一电弧，从而实现安全断电。

脱扣器形式决定空气开关保护性能

空气开关的核心部件之一是脱扣器，它决定了空气开关的保护性能。脱扣器主要有三种形式：

1. 电磁式脱扣器：主要用于短路保护。当电路中出现短路电流时，电磁铁会产生足够大的吸力，使衔铁动作并推动脱扣机构，迅速切断电源。

2. 热动式脱扣器：主要用于过载保护。当电路发生过载时，过载电流会使热元件产生热量，促使双金属片受热变形，进而推动脱扣机构动作，切断电源。

3. 复式脱扣器：结合了电磁式和热动式脱扣器的特点，既能实现短路保护，又能提供过载保护。

空气开关工作原理及内部结构解析

空气开关的工作原理相对复杂，但可以概括为以下几个步骤：

1. 当电路正常工作时，主触点闭合，电流通过。

2. 当电路发生故障（如短路或过载）时，相应的脱扣器动作。

3. 脱扣器的动作会触发脱扣机构，使锁钩脱开。

4. 在释放弹簧的作用下，主触点迅速分断，切断电源。

空气开关的内部结构主要包括触点系统、脱扣机构和操作机构等部分。触点系统负责接通和断开电路，脱扣机构则负责在故障情况下使触点分断，而操作机构则用于手动或电动合闸。

空气开关选型需考虑的关键因素

在选择空气开关时，需要考虑以下几个关键因素：

1. 额定电流：应根据电路的正常工作电流来选择合适的额定电流。

2. 分断能力：应根据电路可能出现的最大短路电流来选择具有足够分断能力的空气开关。

3. 脱扣特性：根据电路的具体情况选择合适的脱扣特性，如C型或D型。

4. 附件需求：根据实际需要选择合适的附件，如辅助触头、报警触头等。

5. 安装方式：根据配电箱的结构选择合适的安装方式，如板前、板后、插入式或抽屉式。

空气开关作为低压配电系统中的关键设备，其正确选型和使用对于保障用电安全至关重要。通过深入了解空气开关的工作原理、分类和选型要点，我们可以更好地应用这一重要电器，为我们的用电安全保驾护航。
