成都仪器开发：由液面高度计算圆形管道内截面积（圆弧面）的方法

在工业生产和科学研究中，准确计算圆形管道内液体截面积对于流量测量和控制至关重要。特别是在大口径管道中，传统的直接测量方法往往难以实现，因此通过液面高度间接计算液体截面积成为一种有效手段。

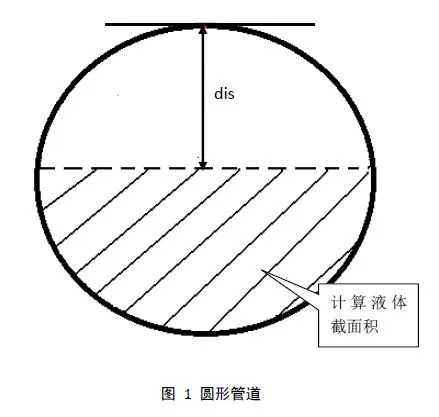

当液面位于管道截面圆心以上时，液体截面积S可以分解为红色扇形面积和蓝色三角形ABC的面积之和。具体计算步骤如下：

1. 首先，求出红色扇形的面积。这需要先计算下半圆弧的角度β。根据三角函数cos(α)=(r-dis)/r，可以求出角度α，进而得到β=2π-2α。因此，红色扇形面积S扇形=（2π-2α）/(2π) （π r*r）=（π-α） r r。

2. 接着，求蓝色三角形ABC的面积。由勾股定理可得L=sqrt(r r-(r-dis) (r-dis))，因此三角形面积S三角形= L*(r-dis)。

3. 最终，液体截面积S=S扇形+S三角形=（π-α） r r + sqrt(r r-(r-dis) (r-dis))*(r-dis)。

当液面位于管道截面圆心以下时，液体截面积S则等于扇形abc的面积减去三角形abc的面积。具体计算步骤如下：

1. 求扇形abc的面积。首先，根据三角函数cosα=(dis-r)/r，可以求出角度α，进而得到角度ACB=2α。因此，扇形面积S扇形=1/2 2α r r=α r*r。

2. 接着，求三角形abc的面积。由勾股定理可得AD=sqrt(r r-(dis-r) (dis-r))，因此三角形面积S三角形= AD*(dis-r)。

3. 最终，液体截面积S=S扇形-S三角形=α r r - sqrt(r r-(dis-r) (dis-r))*(dis-r)。

在实际应用中，需要注意以下几点：

1. 确保传感器测量的液面高度准确可靠。
2. 对于非标准圆形管道，可能需要进行适当的修正。
3. 在编写计算程序时，可以使用if语句判断液位与圆心的关系，灵活选择上述两种计算方法。
4. 如果计算中涉及三角函数，可以利用C语言中的acos函数，或者建立三角函数-弧度对应表进行查表计算。

此外，如果需要计算管道内液体的总体积，可以使用公式V=S*H，其中S为截面积，H为液体高度。这种方法在无法直接测量液体体积的情况下特别有用。

通过上述方法，我们可以精确计算出圆形管道内液体的截面积，为流量测量和控制提供重要依据。这种方法不仅适用于大口径管道，也可以推广到其他需要间接测量液体体积的场合，具有广泛的应用前景。
