电机软启动器工作原理、工艺流程、故障分析、接线图

电机软启动器是一种集电机软启动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。它采用三相反并联晶闸管作为调压器，通过控制晶闸管的导通角来改变加到定子绕组上的电压，从而实现电机的平滑启动和停车。

软启动器的工作原理是通过控制晶闸管的导通角来调节输出电压。在启动过程中，晶闸管的导通角逐渐增大，输出电压也随之增加，电机从零开始加速，直到晶闸管全导通，电机工作在额定电压下。这种平滑的启动过程可以大大降低启动电流，避免了传统启动方式带来的冲击。

与传统的星-角变换减压启动方式相比，软启动器具有明显的优势。在星-角启动方式下，电机的转矩与加在定子上的电压的平方成正比。如果启动电压为额定电压的一半，那么电机的启动转矩只有最大转矩的1/4。而软启动器可以实现无级平滑启动，启动转矩可以在0.25Mm到Mm之间连续调节，大大提高了启动的灵活性和效率。

软启动器的工艺流程主要包括安装、接线、参数设定、模拟试验和带负荷试运行。在安装时，需要选择防尘、散热条件较好的位置，并考虑与周边环境的最小距离。接线时，可以采用内接式或外接式两种方式。参数设定是根据电机的具体情况和负载特性来调整软启动器的工作参数。模拟试验和带负荷试运行则是为了验证软启动器的性能和可靠性。

在故障分析方面，软启动器常见的故障包括电机起不来、可控硅烧毁、控制器烧损、误动作和内部插接件接触不良等。这些问题可能由多种原因引起，如晶闸管触发不可靠、启动参数设置不当、控制器电源故障、外部干扰等。解决这些问题需要仔细检查软启动器的各个部分，必要时进行更换或调整。

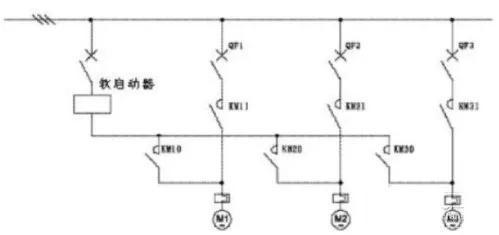

软启动器的接线图是其应用的关键。以CMC-L系列数码型电机软启动器为例，其基本接线原理是将软启动器的端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可以通过内置信号继电器K2控制旁路接触器。这种接线方式既简单又可靠，能够满足大多数电机控制的需求。

总的来说，电机软启动器通过创新的控制方式，解决了传统启动方式存在的冲击大、可靠性差等问题，为电机控制带来了革命性的变化。它不仅提高了电机的启动性能，还延长了设备的使用寿命，降低了维护成本，是现代工业自动化控制中不可或缺的重要组成部分。
