半导体工艺(四)：薄膜沉积工艺与设备

在半导体制造的复杂工艺中，薄膜沉积技术扮演着至关重要的角色。这项技术不仅推动了芯片制造的进步，更是现代电子产业发展的基石。

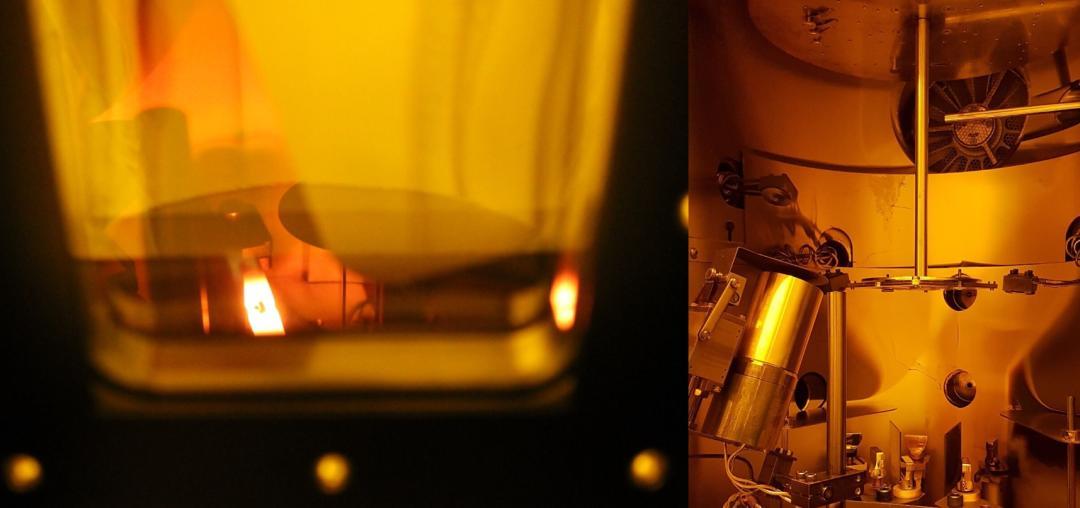

薄膜沉积技术的核心在于在晶圆表面形成一层薄薄的材料层。这层薄膜可以是导电的金属，也可以是绝缘的介质，甚至可以是具有特定半导体特性的材料。通过精确控制薄膜的厚度、成分和结构，工程师们能够在微小的芯片上构建复杂的电路结构。

在芯片制造过程中，薄膜沉积技术的应用无处不在。从最初的栅极氧化层，到后来的金属互连线，再到先进的高k栅介质材料，每一代芯片技术的进步都离不开薄膜沉积技术的支持。例如，在45nm制程节点，传统的SiO2栅介质和多晶硅栅电极被ALD工艺生长的高k介质材料和金属栅材料所取代，这极大地减少了器件的漏电流和多晶硅栅电极的耗尽效应。

随着芯片制程不断缩小，对薄膜沉积技术的要求也越来越高。在28nm节点，ALD-W被用作W-CVD生长的籽晶层，用于W栓塞工艺。到了14nm节点，3D FinFET和GAA结构的引入对薄膜生长的热预算、致密度及台阶覆盖率提出了更高的要求，ALD技术因此获得了更广泛的应用。

薄膜沉积技术的进步不仅推动了芯片制程的发展，还为芯片性能的提升开辟了新的途径。例如，通过控制薄膜内的应力，工程师们开发出了应变硅技术，显著提升了晶体管的性能。这种技术使得芯片在更小的尺寸下实现了更高的速度和更低的功耗。

目前，薄膜沉积设备市场主要由欧美和日系厂商主导，其中美国的应用材料公司（AMAT）和泛林公司（Lam）占据了CVD设备的半壁江山。在最尖端的ALD市场，东京电子（TEL）和荷兰的ASMI则占据了近六成的市场份额。

尽管面临国际巨头的竞争，中国在薄膜沉积设备领域也取得了显著进展。北方华创、中微公司和拓荆科技等国内厂商正在逐步缩小与国际领先水平的差距。其中，拓荆科技在PECVD领域实力不俗，而北方华创和中微公司则通过从刻蚀机起家，逐步拓展到CVD业务，展现了中国半导体设备产业的发展潜力。

随着芯片技术的不断进步，薄膜沉积技术的重要性只会与日俱增。从传统的APCVD、LPCVD，到后来的PECVD、ALD，再到新兴的SACVD和MOCVD，每一种技术都在特定的应用场景中发挥着不可替代的作用。未来，随着3D NAND、FinFET等先进结构的广泛应用，对薄膜沉积技术的要求将会更高，这也为相关技术的发展提供了广阔的空间。

总的来说，薄膜沉积技术是半导体制造中不可或缺的关键环节。它不仅推动了芯片技术的进步，也为电子产业的发展注入了持续的动力。随着技术的不断革新，我们有理由相信，薄膜沉积技术将在未来的芯片制造中发挥更加重要的作用，为人类科技的进步做出更大的贡献。
