消防水泵-流量扬程性能曲线

消防水泵是消防给水系统的核心设备，其性能直接关系到灭火效果和人员安全。在消防工程设计中，正确理解和应用消防水泵的流量扬程性能曲线至关重要。

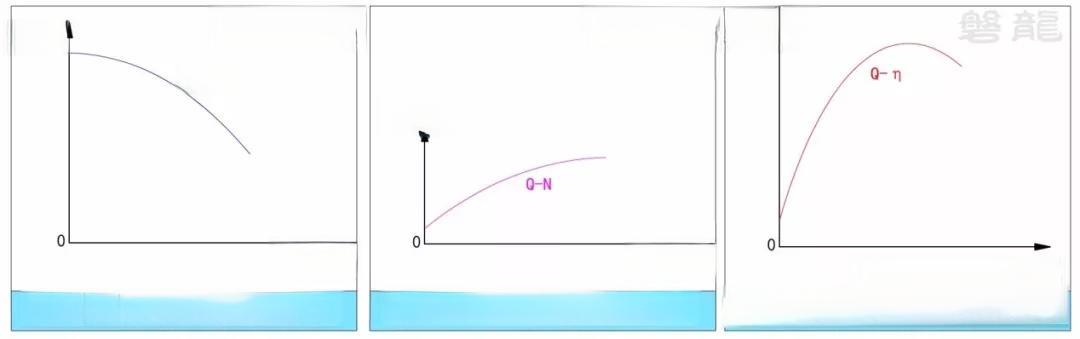

消防水泵的性能曲线主要包含三个关键参数：流量（Q）、扬程（H）和功率（N）。其中，流量-扬程曲线（Q-H）是最基本也是最重要的曲线，它直观地展示了水泵在不同流量下的扬程能力。此外，流量-功率曲线（Q-N）和流量-效率曲线（Q-η）也为我们提供了水泵运行时的功率需求和效率信息。

性能曲线的形状和特性对消防系统的设计和运行有着深远的影响。首先，消防水泵的性能曲线应为无驼峰、无拐点的光滑曲线。这是因为驼峰或拐点可能导致水泵在某些流量下出现不稳定运行，甚至发生喘振现象，严重影响系统的安全性和可靠性。

其次，性能曲线的斜率也非常重要。消防水泵零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。这一规定确保了系统在小流量运行时不会因压力过高而造成管网投资过大或超压，同时也保证了系统有足够的压力控制能力。

此外，当出流量为设计流量的150%时，消防水泵的出口压力不应低于设计工作压力的65%。这一要求确保了在灭火过程中可能出现的超流量情况下，系统仍能提供足够的压力，保证灭火效果。

在实际应用中，消防水泵的性能曲线直接影响着系统的选型和设计。例如，选择消防水泵时，应根据系统的流量和压力需求，在性能曲线上找到最合适的工况点。同时，水泵所配驱动器的功率也应满足性能曲线上任何一点运行所需功率的要求，以确保水泵在各种运行条件下都能正常工作。

值得注意的是，多台消防泵并联运行时，叠加后的流量扬程性能曲线会发生变化。因此，在设计时需要校核流量叠加对消防水泵出口压力的影响，以确保系统在各种运行条件下的稳定性和安全性。

总之，消防水泵的流量扬程性能曲线不仅是选型的关键要素，更是确保消防给水系统安全可靠运行的基础。正确理解和应用这些曲线，对于提高消防系统的整体性能，保障生命财产安全具有重要意义。
