变压器的电流速断保护和过负荷保护

变压器是电力系统中不可或缺的关键设备，其安全稳定运行直接关系到整个电网的安全。为了确保变压器在各种工况下都能可靠工作，电流速断保护和过负荷保护成为变压器保护系统中最为重要的两种保护方式。

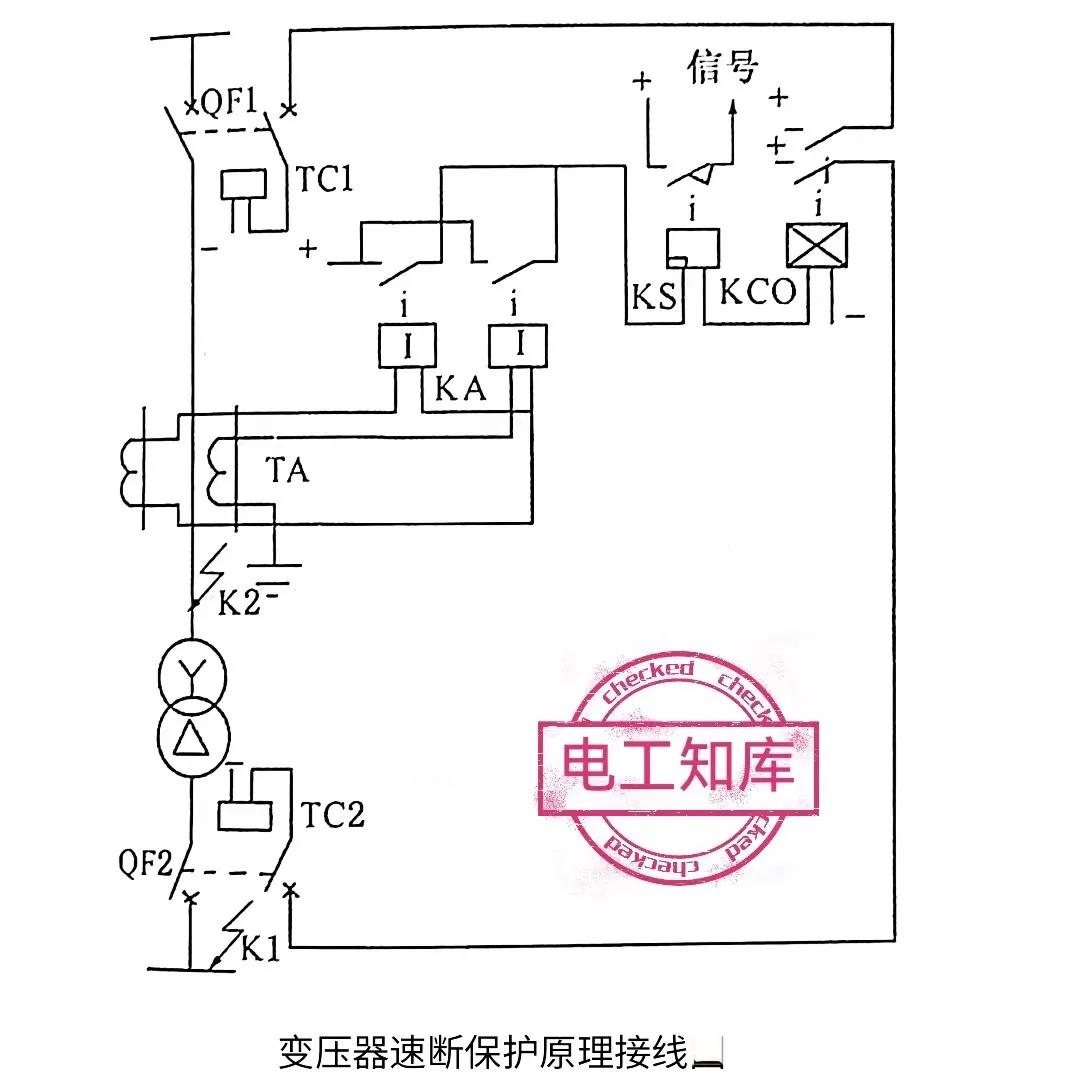

电流速断保护是一种快速反应的保护方式，主要用于应对变压器外部短路故障。 当电网中发生相间短路时，电流会突然增大，电压突然下降。电流速断保护通过整定电流继电器的动作电流，在故障电流达到动作值时迅速切断故障线路。这种保护方式的响应时间极短，通常在15毫秒以内，能够有效防止故障进一步扩大。

相比之下，过负荷保护则针对的是变压器长期过载运行的情况。 过负荷是指变压器运行时传输的功率超过其额定容量。 根据过载程度的不同，变压器的过负荷运行可分为允许、限制和禁止三种情况。例如，当顶部油温不太高，绕组热点温度无损害时，属于允许过负荷；而当顶部油温升高，绕组热点温度有一定危害但未达到危险程度时，则属于限制过负荷。

电流速断保护和过负荷保护在整定值和动作时间上存在显著差异。 电流速断保护的整定值通常较高，可达额定电流的3-4倍 ，以确保在短路故障时能够快速动作。而 过负荷保护的整定值相对较低，一般为额定电流的1倍多 ，且带有较长的延时，以避免因正常负荷波动而误动作。

在动作时间上，电流速断保护几乎瞬时动作，而过负荷保护则根据过载程度的不同，动作时间从几秒到几十分钟不等。这种设计充分考虑了变压器的热稳定特性，既能在严重过载时及时保护设备，又不会因轻微过载而频繁动作。

值得注意的是，这两种保护方式在保护对象上也有所不同。电流速断保护主要针对变压器外部短路故障，而过负荷保护则更多地关注变压器内部的热稳定状态。在实际应用中，这两种保护方式通常是相互配合的。当电流速断保护未能及时动作时，过负荷保护可以作为其后备保护，防止变压器因长时间过载而损坏。

合理配置电流速断保护和过负荷保护对于保障变压器安全稳定运行至关重要。它们不仅能够有效应对各种故障情况，还能最大限度地延长变压器的使用寿命。在电力系统日益复杂化的今天，这两种保护方式的科学配置和协调配合，将继续为电网的安全稳定运行提供坚实保障。
