50Hz 工频电磁场干扰的消除方案

在现代电力系统中，50Hz工频电磁场干扰是一个普遍存在的问题。这种干扰主要来源于电力系统的电压和电流周期性变化，会对敏感电子设备的正常运行造成严重影响。更令人担忧的是，长期暴露于高强度工频电磁场环境中，还可能对人体健康造成潜在危害。

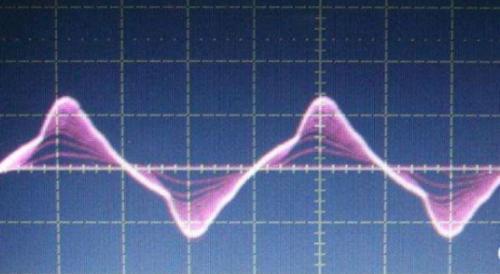

工频电磁场干扰的危害不容忽视。对设备而言，它可能导致测量信号失真、通信信号中断等问题。例如，在高精度测温电路中，工频电磁场会使测量信号淹没在工频波形中，严重影响测量稳定度。对人类健康而言，长期接触高强度工频电磁场可能导致神经衰弱、植物神经功能紊乱等症状。一项针对30名高频作业操作人员的调查显示，神经衰弱症状以及头昏、头痛、疲劳乏力、记忆力减退、失眠、多梦等现象较为常见。

面对这些挑战，消除50Hz工频电磁场干扰成为硬件开发中不可回避的课题。目前，有几种有效的方法可以用来应对这一问题：

首先，利用电气隔离阻断工频干扰的传导路径。例如，ZLG推出的双通道热电阻隔离测温模块TPS02R，就采用了电气隔离方案，从源头防止50Hz工频从电源处传导进入系统。

其次，通过硬件滤波电路滤除进入输入通道的工频扰动。TPS02R模块中的“基准缓冲电路”就采用了这种设计，通过一个电压跟随缓冲电路结合低通滤波器，有效降低了50Hz工频对ADC芯片基准电压的影响。

第三，利用软件中的数字滤波器消除工频干扰。TPS02R模块中的ADC芯片内置数字处理器，对输入信号进行数字滤波处理，其中数字滤波算法的陷波点在10Hz、20Hz、40Hz、80Hz频率的整数倍处响应，从而在一定程度上衰减50Hz工频扰动。

此外，还可以通过降低测量引线回路面积、增加屏蔽等措施，减弱空间耦合效应。TPS02R模块采用四层板布局，大面积敷铜接地，让地阻抗降到极低，系统的信号回路尽可能缩短，从而抑制50Hz工频干扰的产生。

值得注意的是，消除工频电磁场干扰不仅关乎设备的正常运行，更是保护人体健康的重要举措。随着电子设备在日常生活中的广泛应用，电磁辐射污染问题日益受到关注。未来，我们需要在设备设计、环境监测、个人防护等方面采取综合措施，以有效控制工频电磁场干扰，为人类创造更安全、更健康的生活环境。
