常见交流接触器的故障及处理方法
发布时间：2024-09-19
在一个炎热的夏日午后，某工厂的生产线突然停止运转。电气工程师小王接到报修电话后立即赶往现场。经过初步检查，他发现是生产线上的主电机无法启动。进一步排查后，小王将目光锁定在了控制电机启停的交流接触器上。

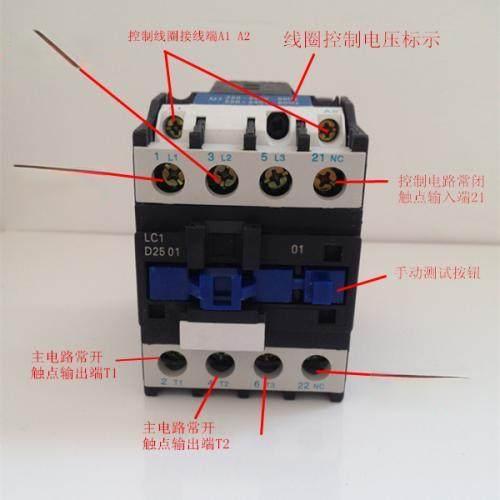

交流接触器是一种广泛应用于工业控制领域的电气设备，主要用于频繁接通和分断带有负载的主电路或大容量控制电路。它的核心部件包括电磁系统、触点系统和灭弧装置。当接触器线圈通电后，会产生电磁吸力，使动铁心吸合，带动触点动作，从而接通或断开电路。
小王仔细观察接触器的外观，发现 触点部分有明显的烧蚀痕迹 。他用万用表测量触点电阻，发现电阻值远高于正常范围。这表明接触器的主触点已经严重磨损，导致接触不良。 小王决定更换整个接触器。
在更换过程中，小王注意到接触器的安装位置比较靠近电机，环境温度较高。 他意识到，这可能是导致接触器过早损坏的原因之一。于是，他建议工厂管理人员在接触器周围加装散热装置，并定期检查接触器的工作状态。
这个案例揭示了交流接触器常见的故障现象及其原因。 除了触点磨损外，接触器还可能出现线圈烧毁、铁心卡滞等问题。这些故障通常由以下原因引起：
- 过载运行：长期过载会导致触点过热，加速磨损。
- 电压波动：电压过高或过低都可能影响接触器的正常工作。
- 环境因素：高温、潮湿、灰尘等都会影响接触器的性能。
- 机械磨损：频繁启停会导致触点和铁心的机械磨损。
为了准确诊断接触器故障，电气工程师可以采取以下步骤 ：
- 外观检查：观察接触器是否有明显的烧蚀、变形或损坏。
- 电阻测量：使用万用表测量线圈电阻和触点电阻，与正常值进行对比。
- 动作测试：在安全条件下，测试接触器的吸合和释放动作是否正常。
- 温度检测：使用红外测温仪检查接触器的工作温度是否异常。
在维修过程中，工程师需要注意以下几点：
- 更换配件时，要选择与原规格一致的部件，确保兼容性。
- 注意接触器的安装位置，避免高温、潮湿等不利环境因素。
- 定期清理接触器周围的灰尘和杂物，保持良好的散热条件。
- 对于频繁启停的场合，要考虑接触器的使用寿命，适当增加维护频率。
这个案例告诉我们，即使是最常见的电气设备，如交流接触器，也需要得到足够的重视和维护。定期检查和维护可以大大延长接触器的使用寿命，减少故障发生率，从而保证生产设备的稳定运行。对于工厂来说，这不仅能够提高生产效率，还能降低维修成本，是一项值得长期坚持的工作。
