4类热处理手段，热处理“4把火”的顺序，41页内容讲解钢的热处理

热处理是改变金属材料性能的重要手段，其中“四把火”——退火、正火、淬火和回火是最基本的热处理工艺。这些工艺的顺序和参数设置对最终钢材的性能有着决定性的影响。

退火和正火通常作为预备热处理，用于改善材料的切削性能或为后续热处理做准备。退火是将工件加热到适当温度后缓慢冷却，以消除内应力，改善组织和性能。正火则是在空气中冷却，得到比退火更细的组织。对于低碳钢，正火后的硬度适中，比退火更便于切削加工。例如，对于含碳量为0.25%的低碳钢，正火后的硬度可以达到HB200左右，而退火后可能只有HB150左右。

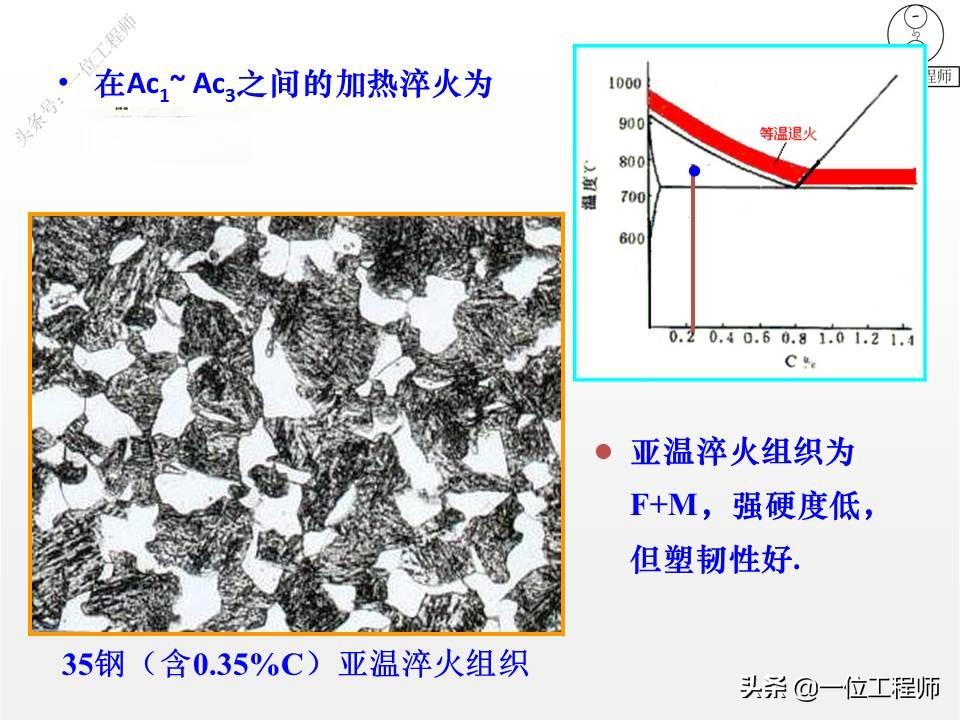

淬火是将工件加热到临界温度以上，然后快速冷却，以获得高硬度和强度。然而，淬火后的工件脆性大，需要通过回火来改善其韧性。回火温度的选择至关重要，它决定了最终材料的性能。例如，对于一种Fe-Cr-Ni-Mo高强钢，当回火温度从400℃提高到650℃时，其冲击功从37J增加到87J，表明材料的韧性显著提高。

值得注意的是，热处理过程中产生的应力对材料性能也有重要影响。在淬火过程中，由于表层和心部冷却速度的差异，会产生热应力。同时，奥氏体向马氏体转变时的体积膨胀也会产生组织应力。这两种应力的综合作用决定了材料的最终性能。例如，对于高淬透性钢件，快速冷却可以增加热应力，从而抵消部分组织应力，有助于抑制表面裂纹的产生。

此外，热处理工艺的顺序也会影响材料的微观结构。以渗碳为例，渗碳后直接淬火可以得到表面高碳马氏体和心部低碳马氏体的组织。而渗碳后进行等温淬火，则可以得到更大的表面残余压应力，进一步提高材料的疲劳强度。研究表明，35SiMn2MoV钢渗碳后等温淬火的表面残余压应力比普通淬火高约一倍。

总的来说，热处理“四把火”的顺序和参数设置是一个复杂的系统工程，需要综合考虑材料成分、工件尺寸、性能要求等多个因素。通过合理设计热处理工艺，可以有效控制材料的微观结构和残余应力，从而获得所需的力学性能。这不仅对于提高产品质量至关重要，也是材料科学与工程领域持续研究的重要方向。
