碳化硅衬底的制备、分类和应用场景

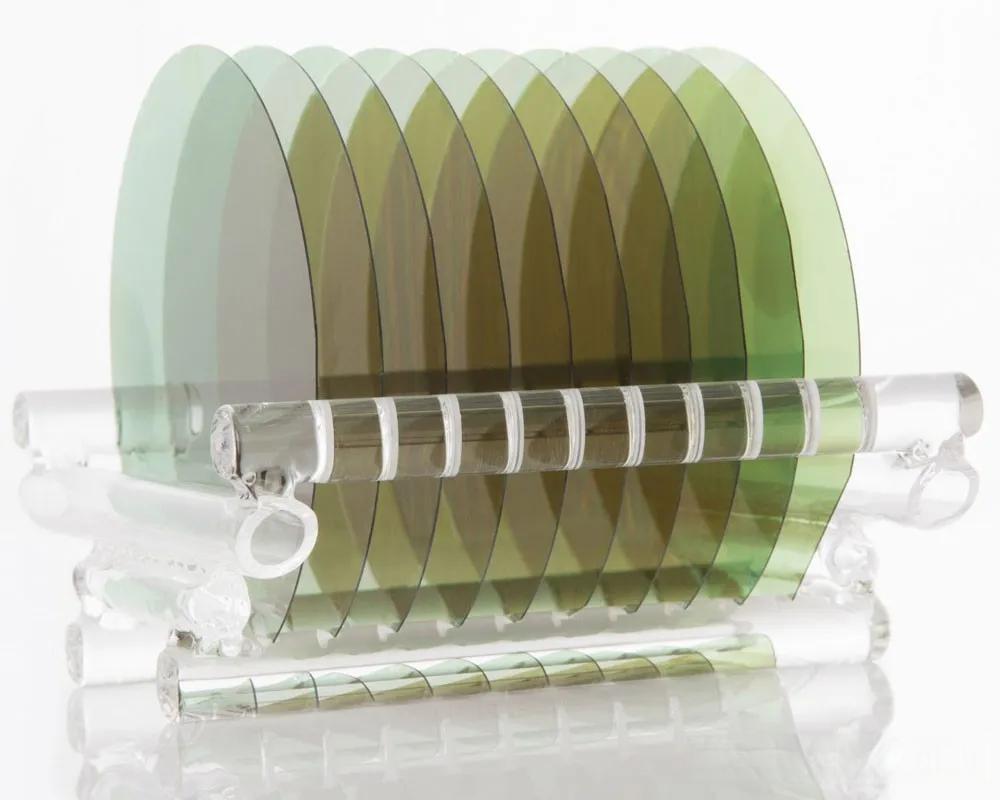

碳化硅衬底是第三代半导体产业的核心材料，其制备难度之大、应用场景之广，正推动着电动汽车和5G技术的快速发展。

制备碳化硅衬底是一项极具挑战性的任务。碳化硅晶体生长速度缓慢，仅为0.3-0.5mm/h，且最大长度仅能达到2-5cm，与硅基衬底存在巨大差异。更难的是，碳化硅衬底的生产过程完全处于高温密闭环境中，需要精确控制硅碳比、生长温度梯度等参数，否则容易产生多晶型夹杂，降低产品良率。此外，碳化硅的高硬度和脆性也使得切割、研磨和抛光过程中的损耗巨大，整体材料利用率仅为50%左右。

尽管制备难度大，碳化硅衬底的分类却十分丰富。根据电阻率的不同，可分为半绝缘型和导电型两大类。半绝缘型衬底主要用于制造氮化镓微波射频器件，而导电型衬底则用于制造功率器件。这种分类不仅体现了碳化硅衬底的多样性，也反映了其在不同领域的广泛应用潜力。

在电动汽车领域，碳化硅衬底的应用正在推动行业变革。相比传统硅基器件，碳化硅功率器件的导通电阻更低、芯片尺寸更小、工作频率更高，并能耐受更高的环境温度。这使得电动汽车的电机控制系统功率损失降低到1/10，效率提高10%。具体而言，在功率交换器中，采用碳化硅器件可以提高高温工作下的可靠性，减小散热系统体积；在电池充电器中，可以显著提高变换器的工作频率，减小滤波电感和电容的体积；在电机驱动器中，可以显著降低损耗，提高效率。

随着碳化硅衬底技术的不断进步，其应用场景正在迅速扩大。从6英寸向8英寸的尺寸提升，预计将使单位芯片成本降低超过60%。这将进一步推动碳化硅器件的价格下降，加速其对硅基器件的替代。未来，随着电动汽车和5G技术的快速发展，碳化硅衬底的需求将持续增长，成为推动半导体产业创新的关键力量。
