GFCI / RCD：一种简单但可挽救生命的保护器
发布时间：2024-09-18
在北美，每个家庭必须安装至少5个GFCI插座。而在欧洲，RCD保护器已成为强制性安装的电气设备。这种被称为“漏电保护器”的装置，正在全球范围内迅速普及，成为保护人们免受电击伤害的关键防线。
GFCI和RCD保护器的工作原理
GFCI（Ground Fault Circuit Interrupter）和RCD（Residual Current Device）虽然名称不同，但本质上都是检测电路中电流不平衡的装置。它们的核心原理是通过比较火线和零线上的电流来判断是否存在漏电。
以GFCI为例，其内部有两个感应线圈。第一个线圈用于检测火线和零线之间的微小电流差。正常情况下，这两条线上的电流应该完全相等，方向相反。一旦发生漏电，就会产生电流差。当这个差值达到设定的阈值（通常是15-30毫安）时，GFCI就会立即切断电路。
第二个线圈被称为“Ground-Neutral Transformer”，主要用于检测零线和大地之间的短路。它本身并不直接参与检测，而是为第一个线圈提供一个微弱的交流驱动信号。
GFCI和RCD保护器的区别
尽管GFCI和RCD的工作原理相似，但它们之间还是存在一些差异：
-
应用场景：GFCI主要用于插座和电源开关板，特别适合家庭、商业和工业环境中的潮湿区域，如浴室、厨房等。而RCD则更多地应用于低压电气系统，如整个家庭或建筑物的电源开关板。
-
触发灵敏度：RCD通常具有更高的触发灵敏度，可以在几毫秒内切断电路。相比之下，GFCI的反应时间稍慢，通常在几十毫秒内切断电路。
-
地线要求：RCD需要可靠的接地系统支持，而GFCI则可以独立工作，不需要所有电气设备都连接到地线上。
GFCI和RCD保护器的应用场景
GFCI和RCD保护器的应用范围非常广泛，涵盖了从家用电器到工业设备的多个领域：
-

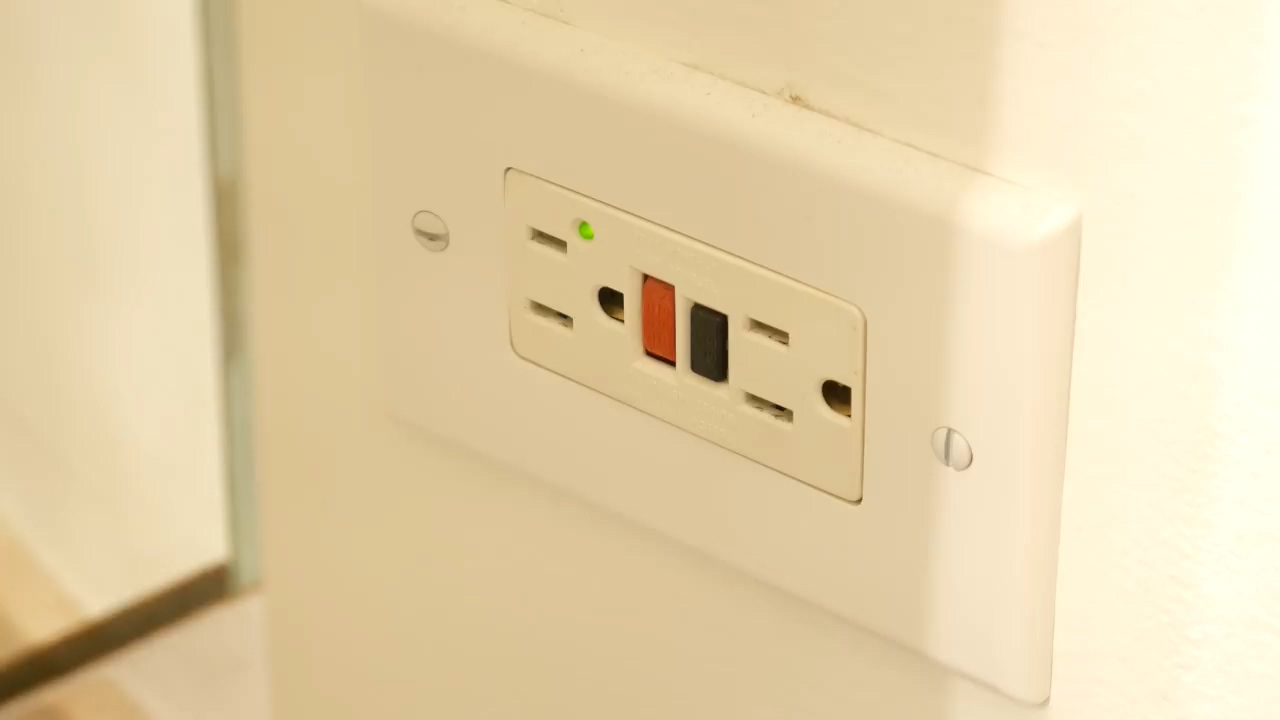

家庭环境中，GFCI插座通常安装在浴室、厨房、洗衣房等潮湿区域，以及户外插座。这些地方更容易发生漏电事故。
-
商业和工业环境中，RCD保护器通常安装在配电箱中，用于保护整个电路或特定区域。
-
特殊设备如自动贩卖机、喷水洗车机、手持电动工具等，也常常需要安装GFCI或RCD保护器。
GFCI和RCD保护器的重要性
GFCI和RCD保护器的重要性不言而喻。它们能够在极短的时间内切断危险的电流，有效防止电击事故的发生。特别是在潮湿环境中，这种保护措施尤为重要。
然而，值得注意的是，GFCI和RCD并不能完全替代其他电气安全措施。正确的电路设计、良好的接地系统、定期的电气检查仍然是保障用电安全的关键。
随着人们对电气安全意识的提高，GFCI和RCD保护器的应用范围还将继续扩大。在未来，这种简单但高效的保护装置，必将在保护人们生命安全方面发挥更大的作用。
