每天5分钟跟我一起学电气之单相PT的接法

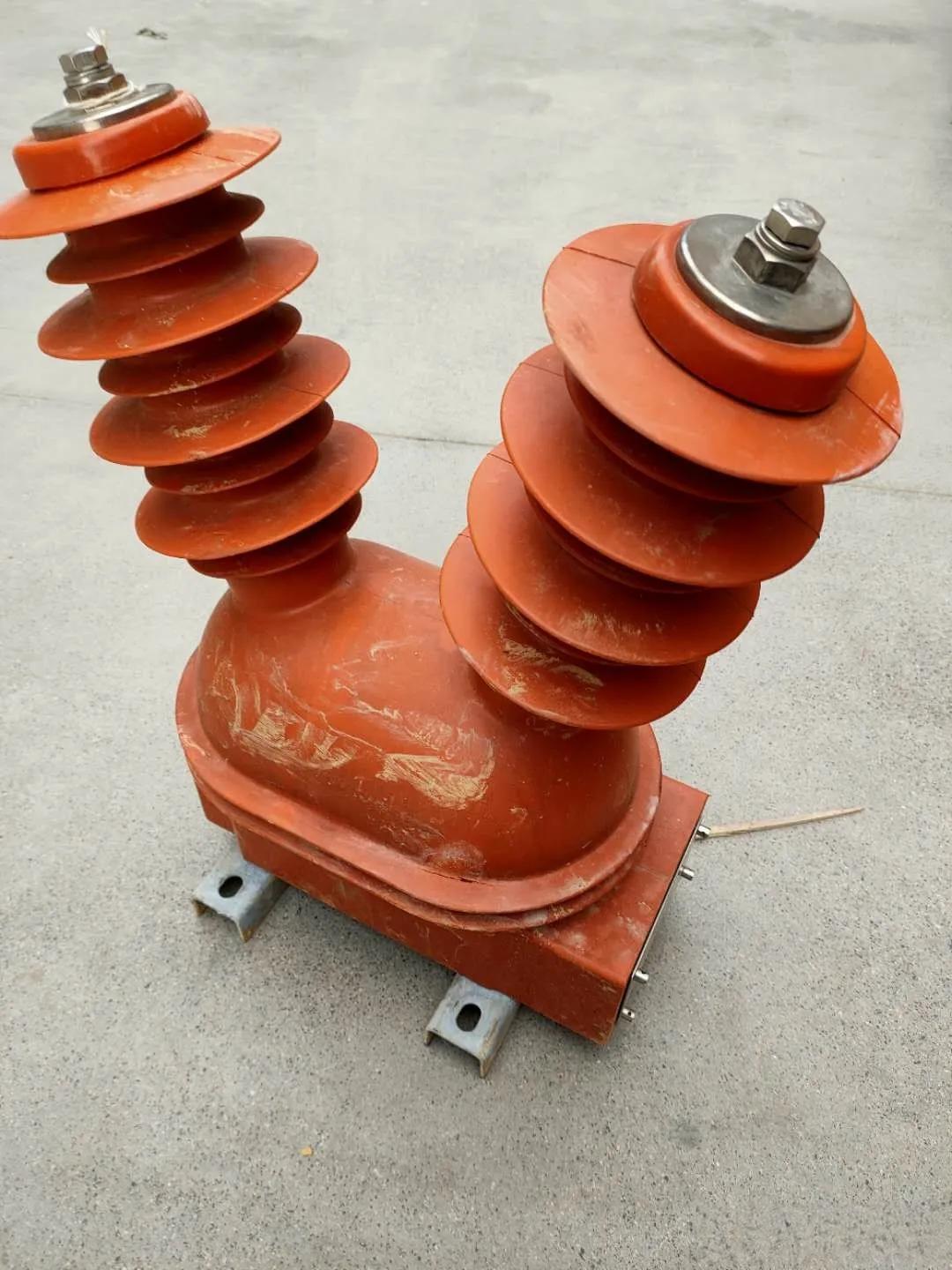

电压互感器（Potential Transformer，简称PT）是电力系统中不可或缺的重要设备。它主要用于将高电压转换为低电压，以便测量仪表和继电保护装置能够安全、准确地工作。在众多PT类型中，单相PT因其结构简单、使用广泛而备受关注。今天，让我们一起学习单相PT的接线方法。

单相PT接线方法详解

单相PT的接线看似简单，实则暗藏玄机。最基本的接线方式是将PT的一次绕组并联在高压线路上，二次绕组则并联接仪表或继电器。这种接线方式能够确保即使一次电压很高，二次侧也是低压的，从而保证操作人员和仪表的安全。

具体来说，单相PT的接线步骤如下：

1. 确定PT的一次侧和二次侧端子。一次侧通常标记为A和X，二次侧标记为a和x。

2. 将一次侧A端子连接到高压线路的一端，X端子连接到另一端或中性点。

3. 将二次侧a端子连接到测量仪表或继电器的电压输入端，x端子通常接地。

4. 在二次侧回路中安装熔断器，以防止短路时产生过大电流。

值得注意的是，单相PT的接线方式并非一成不变。根据不同的应用场景，接线方法也会有所不同。

不同场景下单相PT接线差异

在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。在这种情况下，三只单相三绕组或一只三相五柱式的PT通常被采用。

相比之下，在中性点直接接地的系统中，PT的接线方式则相对简单。只需将一次绕组直接并联在高压线路上即可。

单相PT接线注意事项

尽管单相PT的接线看似简单，但在实际操作中仍需注意以下几点：

1. 极性正确性：确保一次侧和二次侧的极性正确连接，否则可能导致测量结果错误。

2. 负载匹配：二次侧的负载应与PT的额定容量相匹配，过大的负载会导致测量误差增大。

3. 短路防护：二次侧严禁短路，必须安装熔断器进行保护。

4. 接地要求：为确保安全，二次绕组必须有一点可靠接地。

5. 绝缘检查：在投入运行前，应按照规程进行绝缘测试等项目检查。

单相PT接线对电力系统安全的重要性

正确的单相PT接线不仅关乎测量的准确性，更是保障电力系统安全稳定运行的关键。它能够确保操作人员和设备的安全，为继电保护装置提供可靠的电压信号，从而在故障发生时及时动作，最大限度地减少损失。

随着电力系统的不断发展，单相PT的应用范围也在不断扩大。从传统的电压测量到现代的智能电网监控，PT都在发挥着不可或缺的作用。因此，掌握单相PT的正确接线方法，对于每一位电力工作者来说都至关重要。

通过今天的介绍，相信你已经对单相PT的接线有了基本的了解。记住，实践出真知。在实际操作中，一定要严格按照规程进行，确保安全第一。让我们共同努力，为构建更加安全、高效的电力系统贡献自己的力量。
