半导体三极管的输入特性和输出特性、开关特性

发布时间：2024-09-16

三极管是电子电路中最基本的有源器件之一，其工作原理基于半导体材料的特殊性质。一个典型的三极管由两个背靠背的PN结组成，形成三个电极：基极（B）、集电极（C）和发射极（E）。正是这三个电极之间的相互作用，赋予了三极管独特的输入输出特性和开关特性。

三极管输入特性曲线揭示基极电流与发射极电压关系

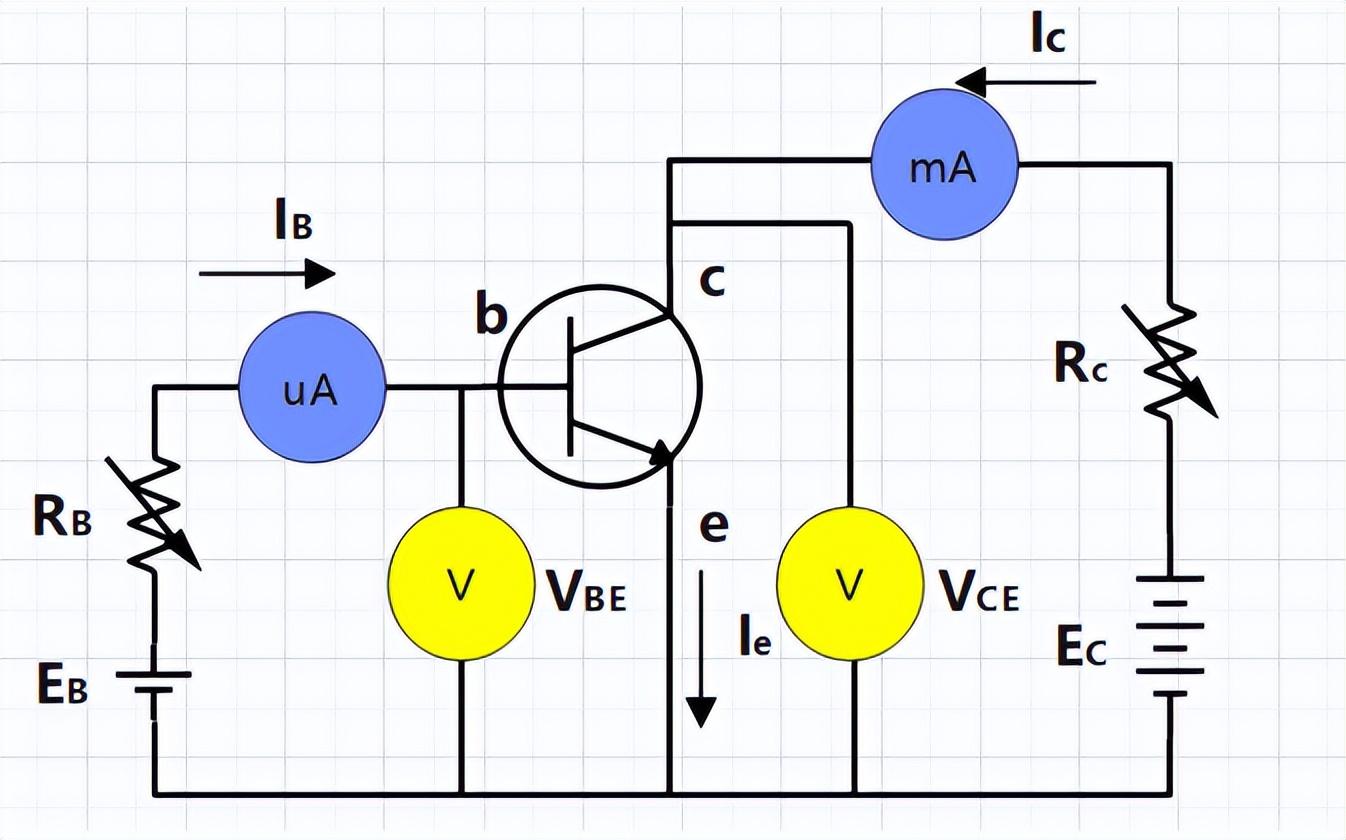

三极管的输入特性曲线描述了基极电流（Ib）与发射极电压（Ube）之间的关系。当集电极-发射极电压（Uce）保持恒定时，Ib随Ube的变化而变化。有趣的是，当Uce大于1V时，所有这些曲线几乎重合，这意味着在正常工作条件下，Uce对输入特性的影响可以忽略不计。

输入特性曲线通常呈指数关系，类似于PN结的伏安特性。这意味着，随着Ube的微小变化，Ib会发生显著变化。例如，当Ube从0.6V增加到0.7V时，Ib可能会增加10倍以上。这种特性使得三极管能够对微小的输入信号做出灵敏的响应。

输出特性曲线描述了集电极电流（Ic）与Uce之间的关系，同时保持Ib恒定。这些曲线揭示了三极管的三个主要工作区域：

截止区：当Ib接近于零时，Ic也几乎为零。这相当于三极管关闭，几乎没有电流通过。
放大区：在这个区域内，Ic与Ib成正比，而与Uce几乎无关。例如，如果三极管的电流放大系数β为100，那么1微安的Ib可以产生100微安的Ic。这种特性使得三极管能够放大电流信号。
饱和区：当Uce降低到一定程度（通常为0.3V左右）时，三极管进入饱和区。在这个区域内，Ic随着Uce的进一步降低而增加，直到三极管完全导通，相当于一个闭合的开关。

三极管的开关特性源于其能够快速在截止区和饱和区之间切换的能力。当Ib为零时，三极管处于截止状态，相当于开关断开。当Ib增加到足以使三极管进入饱和区时，三极管相当于开关闭合，允许大电流通过。

这种开关特性使得三极管在数字电路中得到广泛应用。例如，在一个简单的开关电路中，微小的基极电流可以控制较大的集电极电流，实现高效的电子开关功能。这种特性不仅提高了电路的效率，还减少了能量损耗。

三极管的这些特性使其成为电子电路设计中不可或缺的元件。无论是用于信号放大还是开关控制，三极管都能以其独特的输入输出特性和开关特性，高效地完成各种电子任务。随着半导体技术的不断进步，三极管将继续在现代电子设备中发挥关键作用。
