烧结银原理、银烧结工艺流程和烧结银膏应用

随着新能源汽车、5G通信等高新技术的快速发展，功率模块在电子设备中的应用越来越广泛。然而，传统钎焊料在高温环境下容易出现疲劳效应，难以满足高功率密度器件的封装要求。在这种背景下，银烧结技术作为一种新型高可靠性连接技术，正在功率模块封装领域崭露头角。

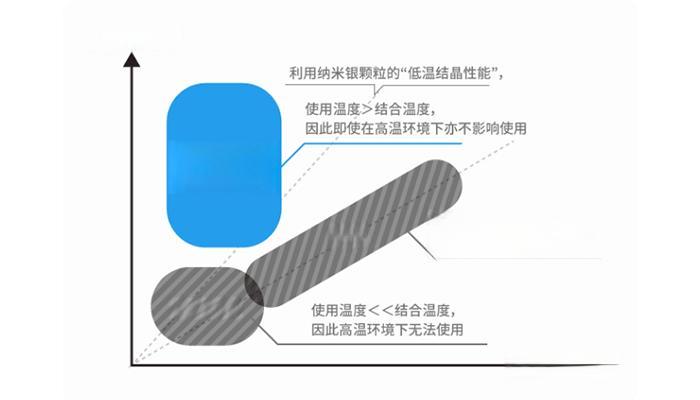

银烧结技术的核心原理是利用纳米级银颗粒在低温（＜250℃）条件下进行烧结，通过原子间的扩散实现良好连接。这一过程不仅能在低温条件下获得耐高温（＞700℃）的连接层，还能保持优异的导电和导热性能。与传统软钎焊料相比，银烧结连接层具有更高的可靠性。

在功率模块封装中，银烧结技术的应用主要体现在以下几个方面：

首先，芯片与基板的互连。以碳化硅（SiC）功率模块为例，英飞凌公司采用银烧结技术的功率模块，在高温循环测试中表现出色，寿命比传统软钎焊工艺模块提高5~10倍。这得益于银烧结连接层的高导热性和良好的热匹配性能，有效降低了芯片温度，提高了模块的长期可靠性。

其次，模块与散热器的连接。在大功率IGBT模块中，采用银烧结技术可以显著提高功率循环能力。赛米控公司推出的SKiNTER技术，利用精细银粉在高压及约250°C温度下烧结，使功率循环能力提升二至三倍。这种连接方式不仅能有效散热，还能在高运行温度下保持长期可靠性。

此外，银烧结技术在芯片顶部连接、晶圆级连接等方面也有广泛应用。例如，善仁新材开发的DTS预烧结银焊片，可以根据芯片尺寸定制，简化了大规模生产流程，提高了生产效率。

值得注意的是，银烧结技术的发展也面临着一些挑战。首先是原材料供应问题，目前我国银颗粒产量较低，需求高度依赖进口。其次是技术壁垒，与海外发达国家相比，我国烧结银膏行业起步较晚，市场参与者较少。然而，随着本土企业的持续发力和技术进步，这些问题有望逐步得到解决。

展望未来，银烧结技术在功率模块封装领域的应用前景广阔。随着新能源汽车、5G通信等高新技术的快速发展，对高功率密度、高可靠性的封装需求将持续增长。同时，随着技术的不断进步和成本的逐步降低，银烧结技术有望在更广泛的领域得到应用，推动功率模块封装技术的进一步发展。
