不同层数PCB如何选择合适板厚？

在电子产品的设计和制造中，印刷电路板（PCB）的厚度是一个看似微小却至关重要的参数。合适的PCB板厚不仅能确保电路的稳定性和可靠性，还能优化信号传输性能，提高产品的整体质量。那么，如何为不同层数的PCB选择合适的板厚呢？

PCB板厚选择标准

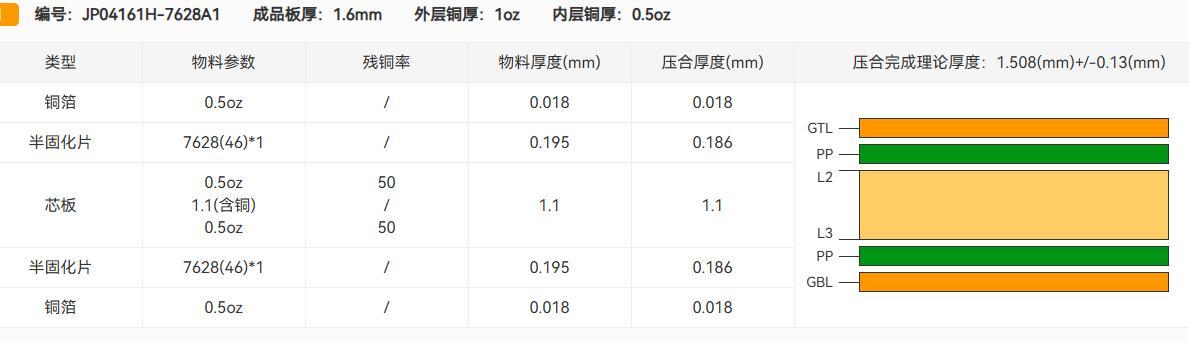

PCB板厚的选择需要综合考虑多个因素，包括层数、铜箔厚度、绝缘层材料等。根据行业标准，常见的PCB板厚包括0.8mm、1.0mm、1.2mm、1.6mm和2.0mm等。其中，1.6mm是最常用的厚度，适用于大多数电子设备和应用场景。

对于不同层数的PCB，推荐的板厚也有所不同：

• 2-4层PCB板：铜箔厚度为1/2oz、1oz、2oz
• 6层PCB板：内层1/2oz 1oz、外层1oz 2oz
• 8-10层PCB板：内层0.5oz 1oz、外层1oz 2oz
• 12层及以上PCB板：内层1/2oz 1oz、外层1oz 2oz

值得注意的是，这些标准仅供参考，具体选择还需根据PCB的具体要求和实际情况进行定制。

影响PCB板厚的关键因素

1. 铜箔厚度：铜箔厚度直接影响PCB的导电性能和信号传输能力。一般来说，1oz（35μm）铜箔适用于大多数信号传输需求，而2oz（70μm）铜箔则更适合需要承载大电流的电路板。

2. 绝缘层材料：PCB的绝缘层材料也会影响板厚的选择。常用的绝缘层材料包括FR-4、PI、PTFE等，其中FR-4是最普遍的一种。不同材料在板材厚度和导电性能上有所差异，需要根据具体需求选择合适的材料。

3. 电路布局：复杂的电路布局可能需要更薄的铜箔厚度，以保证信号传输的完整性和稳定性。此外，PCB的纵横比（Aspect Ratio）也会影响板厚的选择。推荐的最大PCB纵横比为10，如果超过这个比例，可能需要考虑PCB供应商的生产能力。

PCB板厚选择的原则和注意事项

1. 考虑信号完整性：对于高速信号传输的PCB，需要特别注意板厚对信号完整性的影响。较薄的板厚可能有助于减少信号反射和串扰。

2. 平衡成本和性能：更厚的PCB通常意味着更高的成本。在满足性能要求的前提下，应尽量选择经济合理的板厚。

3. 考虑制造工艺：PCB的厚度还会影响制造工艺，如钻孔、压合等。过厚或过薄的PCB都可能增加制造难度和成本。

4. 遵循行业标准：在选择PCB板厚时，应参考相关的行业标准，如JIS、JPCA、IPC、UL等，以确保产品质量和可靠性。

总之，PCB板厚的选择是一个需要综合考虑多个因素的复杂过程。设计师应根据具体的应用需求、电路特性、制造工艺等因素，权衡利弊，做出最优选择。只有这样，才能设计出既满足性能要求，又具有成本效益的高质量PCB。
