不同窗函数的例子（Python）

发布时间：2024-09-16

在数字信号处理中，窗函数是一种用于截取信号的数学工具。它通过将无限长的信号截断为有限长的片段，使得信号可以进行傅里叶变换等频域分析。然而，简单的截断会导致频谱泄漏，即信号的能量会从主频点扩散到其他频率。为了解决这个问题，人们引入了各种窗函数来优化截断过程。

窗函数的基本概念

窗函数本质上是一个加权函数，用于对信号进行加权处理。常见的窗函数包括矩形窗、汉宁窗、海明窗、布莱克曼窗和凯泽窗等。每种窗函数都有其特定的时域形状和频域特征，适用于不同的应用场景。

常见窗函数的特性比较

矩形窗：最简单的窗函数，其时域形状为一个矩形。矩形窗的主瓣宽度较窄，但旁瓣衰减较慢，容易导致频谱泄漏。
汉宁窗：一种升余弦窗，其时域形状为一个平滑的余弦曲线。汉宁窗的主瓣宽度略宽于矩形窗，但旁瓣衰减较快，可以有效减少泄漏。
海明窗：与汉宁窗类似，但引入了一个不连续的因子。海明窗的旁瓣衰减比汉宁窗更显著。
布莱克曼窗：在汉宁窗的基础上增加了二次谐波分量，具有更宽的主瓣和更快的旁瓣衰减。
凯泽窗：一种可调的窗函数，可以通过调整参数来平衡主瓣宽度和旁瓣衰减。

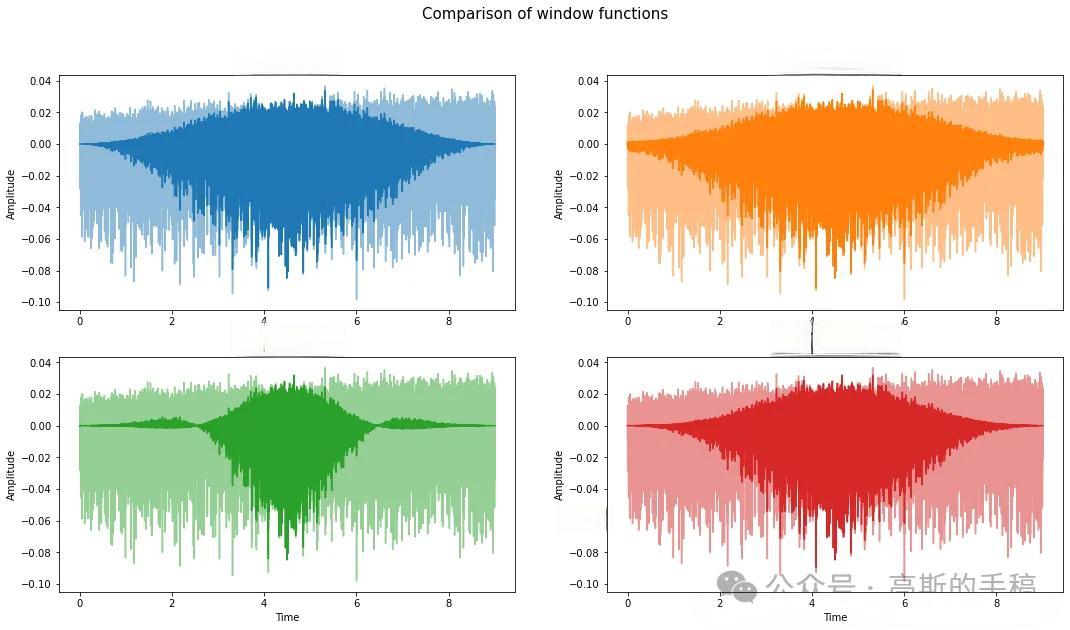

Python实现窗函数示例

以下是一个使用Python实现不同窗函数的示例代码：

import numpy as np
import matplotlib.pyplot as plt

# 生成一个正弦信号
fs = 1000  # 采样频率
f = 200    # 信号频率
t = np.arange(0, 1, 1/fs)
x = np.sin(2*np.pi*f*t)

# 应用不同的窗函数
rect_win = np.ones_like(x)
hann_win = np.hanning(len(x))
hamm_win = np.hamming(len(x))
blackman_win = np.blackman(len(x))
kaiser_win = np.kaiser(len(x), 4)

# 计算并绘制频谱
windows = [rect_win, hann_win, hamm_win, blackman_win, kaiser_win]
titles = ['Rectangular', 'Hann', 'Hamming', 'Blackman', 'Kaiser']

for i, (win, title) in enumerate(zip(windows, titles)):
    x_win = x * win
    X = np.fft.fft(x_win)
    freq = np.fft.fftfreq(len(x), 1/fs)
    plt.subplot(5, 1, i+1)
    plt.plot(freq, np.abs(X))
    plt.title(title)
    plt.xlabel('Frequency (Hz)')
    plt.ylabel('Magnitude')

plt.tight_layout()
plt.show()

如何选择合适的窗函数

选择窗函数时，需要考虑以下几个因素：

主瓣宽度：影响频率分辨能力。主瓣越窄，频率分辨能力越强。
旁瓣衰减：影响频谱泄漏程度。旁瓣衰减越快，泄漏越少。
应用场景：不同应用场景对窗函数的要求不同。例如，对于需要高频率分辨的应用，可以选择主瓣较窄的窗函数；对于需要减少泄漏的应用，可以选择旁瓣衰减较快的窗函数。

总之，窗函数是信号处理中一个重要的工具，合理选择和使用窗函数可以显著提高信号分析的准确性。通过Python等编程语言，我们可以方便地实现和比较不同窗函数的效果，从而为实际应用提供有力支持。
