绝缘电阻、直流电阻、接地电阻和接触电阻的概念和区别是什么

在电气工程中，绝缘电阻、直流电阻、接地电阻和接触电阻是四个重要的概念。它们各自有不同的定义、应用场景和测量方法，共同构成了电气安全的基础。

绝缘电阻是电气安全的关键指标

绝缘电阻是指在规定条件下，加于绝缘材料上的直流电压与流过该材料的泄漏电流之比。它是评估电气设备绝缘性能的重要指标。根据JIS标准，绝缘电阻的测试电压通常为10V、25V、50V、100V、250V、500V和1000V。在实际应用中，绝缘电阻测试常用于检查电缆、电机绕组等设备的绝缘状况，以预防短路和触电事故。

直流电阻反映导体对电流的阻碍作用

直流电阻是指在直流电路中，导线、电器等元件对直流信号的阻碍作用。它主要取决于导体的材料、长度和横截面积。在电气工程中，直流电阻常用于评估导线的导电性能和连接点的接触质量。例如，变压器绕组的直流电阻测试可以检查绕组是否存在匝间短路或断线等问题。

接地电阻确保电气系统安全运行

接地电阻是指电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。它包括接地线和接地体本身的电阻、接地体与大地的接触电阻，以及大地的散流电阻。接地电阻的大小直接影响电气系统的安全性能。根据GB/T 50065-2011《交流电气装置的接地设计规范》，变电站的接地电阻一般要求小于0.5Ω。

接触电阻影响电气连接的可靠性

接触电阻是指两个导体接触面之间的电阻。它主要由接触面的材料、压力、表面状况等因素决定。在电气连接中，接触电阻过大会导致连接点发热，甚至引发火灾。因此，在设计和维护电气系统时，需要特别注意降低接触电阻，确保连接的可靠性。

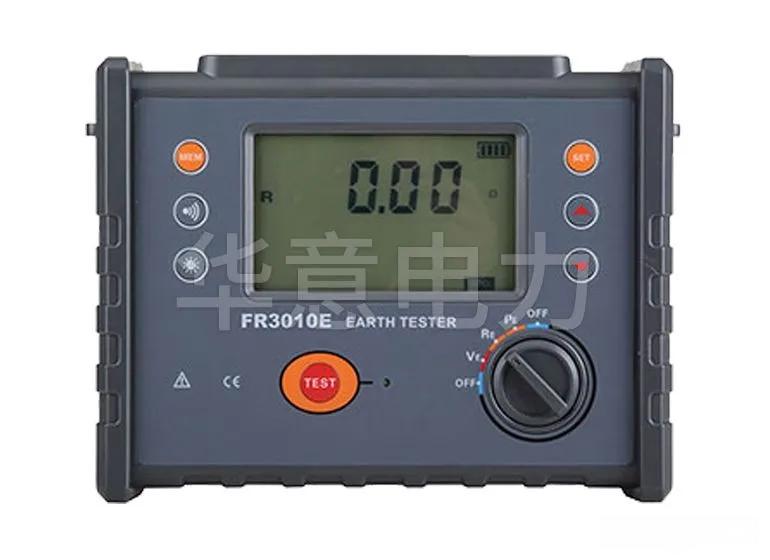

这四种电阻虽然都与电流的流动有关，但它们的测量方法和应用场景各不相同。绝缘电阻测试通常使用兆欧表，而直流电阻测试则使用直流电阻测试仪。接地电阻的测量方法包括电压电流表法、比率计法和电桥法等。接触电阻的测量则需要专门的接触电阻测试仪。

值得注意的是，这些电阻的大小都会受到环境因素的影响。例如，温度升高会导致绝缘电阻下降，湿度增加会增大接触电阻。因此，在实际应用中，需要根据具体情况选择合适的测试条件和方法。

总的来说，绝缘电阻、直流电阻、接地电阻和接触电阻是电气工程中不可或缺的四个概念。它们共同构成了电气安全的基础，对于预防电气事故、保障人身安全具有重要意义。在设计、安装和维护电气系统时，必须充分考虑这些电阻的影响，确保系统的安全可靠运行。
