铁氧体磁环根据材料组成、应用频率、尺寸和形状等因素

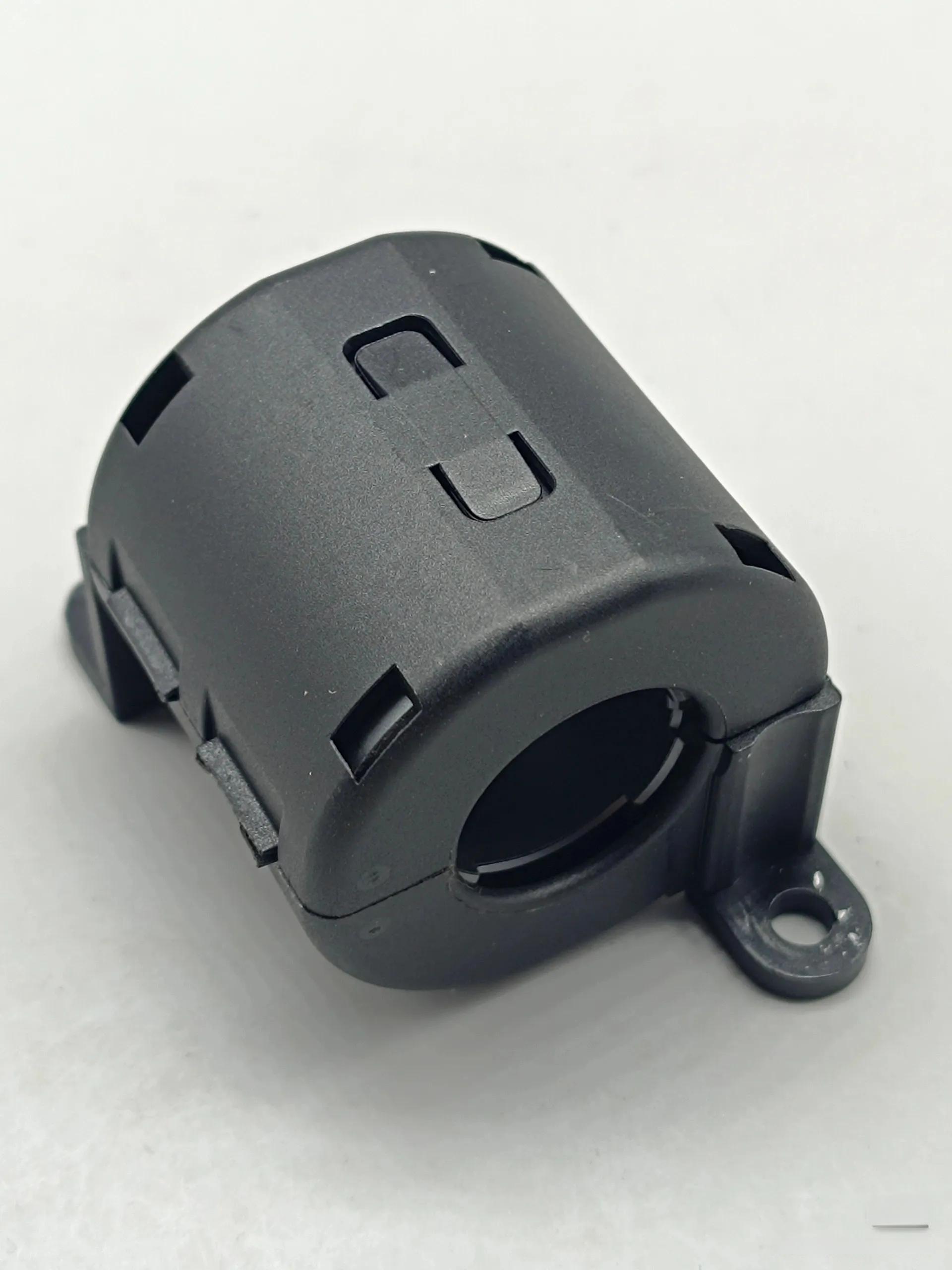

铁氧体磁环是一种广泛应用于电子电路中的抗干扰元件，主要用于抑制电磁干扰。它由铁氧体材料制成，常见的有镍锌铁氧体和锰锌铁氧体两种。

铁氧体磁环的工作原理是利用铁氧体材料在不同频率下的阻抗特性。在低频时，铁氧体磁环的阻抗很小；随着频率升高，阻抗会急剧增加。这种特性使得铁氧体磁环能够有效抑制高频干扰信号，同时让正常信号顺利通过。

镍锌铁氧体磁环适合抑制高频段的电磁干扰，通常用于1-1000MHz的频率范围。而锰锌铁氧体磁环则更适合抑制低频段的干扰，适用于几百kHz到30MHz的频率范围。选择哪种类型的磁环，主要取决于需要抑制的干扰频率。

铁氧体磁环的尺寸和形状也会影响其性能。一般来说，磁环的内外径差越大，轴向越长，其阻抗就越大。因此，在不影响信号传输的情况下，应尽量选择体积较大的磁环。同时，磁环的内径必须紧贴导线，以确保良好的接触。

在使用铁氧体磁环时，还需要注意以下几点：

1. 电流影响：当导线中流过较大电流时，磁环的低频插入损耗会变小。为了避免这种情况，可以在电源线上同时穿过电源线和回流线。

2. 磁饱和：铁氧体材料会因通过电流过大而产生磁饱和，导致导磁率急剧下降。因此，在大电流滤波应用中，应选择专门设计的磁珠，并注意散热。

3. 安装位置：为了获得最佳的滤波效果，铁氧体磁环应尽可能靠近干扰源或屏蔽盒的进出口安装。

铁氧体磁环的应用非常广泛，包括电源电路、信号线、数据线等。在数字电路中，由于脉冲信号含有高次谐波，铁氧体磁环可以有效抑制这些高频噪声。此外，它还可以用于信号电缆的噪声滤除。

总的来说，铁氧体磁环是一种简单、有效的抗干扰元件。通过合理选择材料类型、尺寸和安装方式，可以充分发挥其抑制电磁干扰的作用，为电子设备的稳定运行提供保障。
