聚焦离子双束显微镜（FIB-SEM）

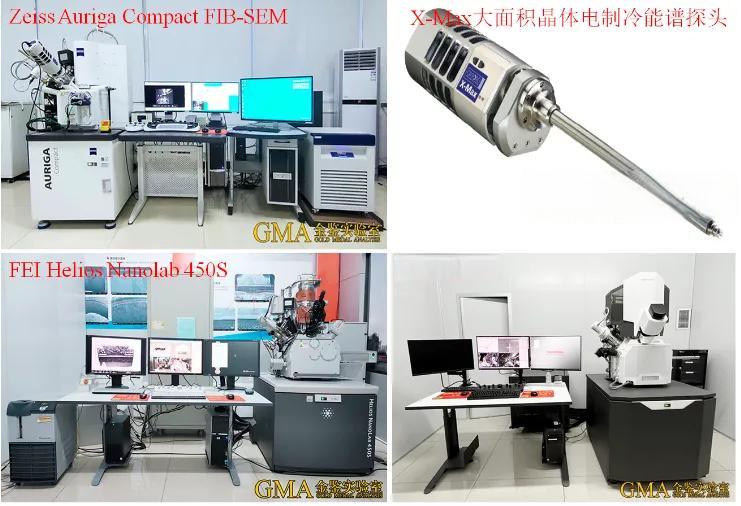

聚焦离子束扫描电子显微镜（FIB-SEM）技术正在彻底改变纳米科技领域的研究方式。这项结合了聚焦离子束（FIB）和扫描电子显微镜（SEM）功能的双束系统，为材料科学和半导体制造提供了前所未有的微观操控和分析能力。

FIB-SEM的核心在于其独特的双束结构。正如搜狐科技报道所述，“FIB-SEM双束系统就是把FIB系统和传统扫描电子显微系统按一定的角度同时装在一个装置上，把试样调节到共心高度位置。”这种设计使得系统能够在同一位置同时进行高分辨率成像和纳米级加工。

FIB-SEM的工作原理基于液态金属离子源（通常是镓）产生的离子束。在强电场作用下，液态金属形成细小尖端，释放出带正电荷的离子。这些离子经过静电透镜聚焦后，可以形成直径仅为几纳米的微小束斑。正如腾讯云开发者社区的介绍，“离子束对试样进行轰击，生成的二次电子、离子进行采集、成像，或者通过物理碰撞达到切割、研磨等目的。”

这种高精度的离子束加工能力使得FIB-SEM在纳米科技领域展现出巨大的应用潜力。以下是几个关键应用领域：

1. 纳米结构加工：FIB-SEM无需掩膜即可直接在纳米尺度上制备复杂功能性结构。正如搜狐科技报道，“采用合理方法，不但能实现二维平面图形结构的绘制，而且即使在复杂的三维结构中也能进行制备。”

2. 截面分析：FIB-SEM可以定点切割样品并观测横截面，这对于芯片、LED等失效分析至关重要。正如搜狐科技所述，“FIB系统已成为当代集成电路工艺线必不可少的设备。”

3. TEM样品制备：FIB-SEM可以制备厚度小于100nm的透射电镜样品。正如搜狐科技介绍，“采用提取法提取TEM样品时，最终减薄工艺流程与能否获得优质TEM照片有直接联系。”

4. 芯片修补与线路修改：FIB-SEM可以切断或连接特定线路，直接对芯片中的误差进行校正。正如搜狐科技所述，“可以发现，诊断出线路中存在的误差，并能直接对芯片中的误差进行校正，减少研发成本并加快研发进程。”

5. 三维重构分析：FIB-SEM可以实现材料的三维重构，结合EDS和EBSD等技术，可以全面表征材料的结构和成分信息。

FIB-SEM技术的出现，使得研究人员能够在纳米尺度上精确操控和分析材料，为新材料开发、半导体制造、生物医学研究等领域带来了革命性的变化。随着技术的不断进步，FIB-SEM必将在未来的纳米科技研究和生产中发挥更加重要的作用。
