机械图纸·每日一符：倾斜度

在机械设计和制造中，精确控制零件的几何形状和位置至关重要。 倾斜度作为一种重要的几何公差，用于描述一个要素相对于另一个要素在基本角度下的特定方向。 它不仅是保证零件装配精度的关键，也是确保机械设备正常运行的基础。

倾斜度可以分为几种类型，包括面对面倾斜度、面对线倾斜度、线对线倾斜度和线对面倾斜度。其中，面对面倾斜度是最常见的形式，用于控制一个平面相对于另一个基准平面的倾斜程度。 例如，在汽车发动机的气缸盖设计中，气门座面与气缸中心线的倾斜度公差通常控制在0.05mm以内 ，以确保气门的密封性能。

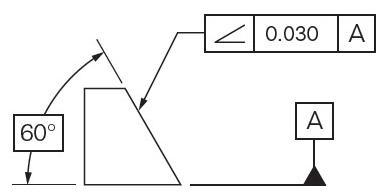

倾斜度的标注方法遵循一定的规则。首先，必须指定一个基准，通常用大写字母表示。其次，倾斜度符号（一个倾斜的箭头）应紧随其后。最后，标注公差值，单位为毫米。例如，标注为“A-A 0.05”表示相对于基准A的倾斜度公差为0.05mm。值得注意的是，倾斜度并不直接控制角度变化，而是通过控制表面在指定公差范围内的位置来间接控制角度。

倾斜度的公差带是一个关键概念。对于表面倾斜度，公差带通常定义为两平行平面之间的区域，且与基准呈指定角度。所有被测要素的点必须位于这个区域内。例如，如果一个零件的表面倾斜度公差为0.05mm，那么这个表面的所有点都必须位于一个厚度为0.05mm的平行平面区域内。这种公差带的定义方式确保了零件在装配时能够准确对齐，同时允许一定程度的制造公差。

在实际生产中，倾斜度的检测通常采用指示器法或三坐标测量法。以指示器法为例，需要在整个零件表面上选取多个点（推荐9点）进行测量，并记录各点的测量数据。然后，采用方向最小包容区的宽度作为误差值。 如果测量得到的最大值与最小值之差小于图样规定的公差值，就可以判定倾斜度合格。

倾斜度在机械设计和制造中扮演着重要角色。它不仅帮助控制零件的几何形状，还能确保零件之间的精确配合。例如，在飞机机翼的制造中，翼梁与蒙皮之间的倾斜度公差通常控制在0.02mm以内，以保证机翼的整体强度和气动性能。通过合理应用倾斜度公差，工程师们可以在保证产品质量的同时，适当放宽某些尺寸公差，从而降低制造成本。

总的来说，倾斜度作为一种几何公差，为机械设计和制造提供了精确控制零件形状和位置的工具。它不仅体现了工程设计的严谨性，也是连接设计意图和实际制造的重要桥梁。随着制造业向更高精度、更复杂形状发展的趋势，倾斜度的应用将变得越来越重要。
