光刻技术的未来演进之路

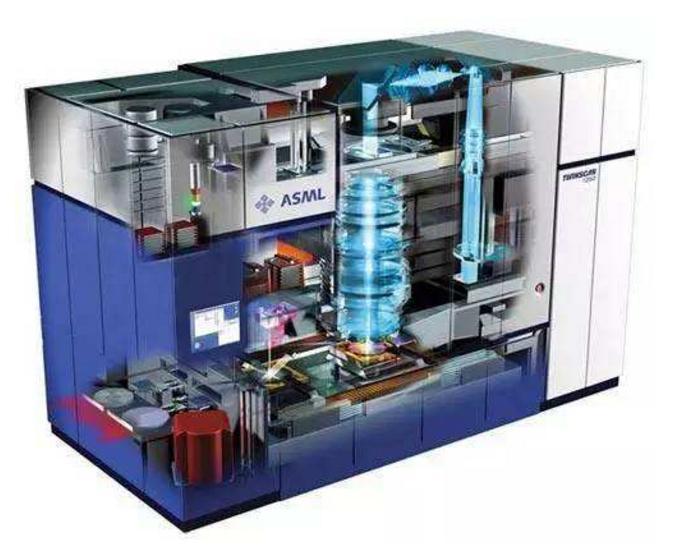

光刻技术正面临前所未有的挑战。随着芯片制程不断缩小，传统的EUV光刻机已接近物理极限。EUV光刻机虽然能够实现7nm及以下的先进工艺，但其高昂的成本和复杂的制造过程限制了进一步发展。面对这一困境，X射线光刻技术正成为业界关注的焦点。

X射线光刻技术的优势显而易见。相比EUV光刻机使用的13.5nm波长，X射线的波长介于0.01nm到10nm之间，理论上可以实现更高的光刻分辨率。更重要的是，X射线光刻机不需要昂贵的光掩模版，可以直接在晶圆上进行图案化，大大降低了生产成本和周期。

俄罗斯在X射线光刻技术方面取得了显著进展。据报道，莫斯科电子技术学院正在开发基于同步加速器和等离子体源的无掩模X射线光刻机。这种新型光刻机不仅能够实现更高的分辨率，还能够直接在晶圆上进行图案化，无需使用昂贵的光掩模版。俄罗斯媒体宣称，这种光刻机的成本仅为500万卢布（约合36.74万人民币），远低于国外同类产品的数十亿卢布。

中国在X射线光刻技术方面也取得了重要突破。上海光源软X射线干涉光刻线站于2013年对用户开放，成为国际上少数几个能够开展软X射线干涉光刻技术研究的平台之一。该线站已成功开发了高级次衍射干涉光刻、大面积拼接深度曝光和并行直写泰保光刻等实验方法，大大提升了曝光分辨率、曝光深度和曝光面积等关键指标。

尽管X射线光刻技术展现出巨大潜力，但要实现大规模商业化应用仍面临诸多挑战。首先是光源问题，要产生足够强度的X射线光源并非易事。其次是材料问题，目前还没有理想的X射线光刻胶材料。此外，X射线对环境和人体的影响也需要进一步研究。

展望未来，光刻技术的演进之路将更加多元化。除了X射线光刻技术，元成像芯片等新型光刻技术也在快速发展。清华大学近期成功研发的元成像芯片技术，被认为有望彻底改变EUV光刻机的游戏规则。这种技术利用自然光的波动特性，消除了传统光刻技术中光源封装、传输的复杂步骤，极大地简化了工艺流程。

光刻技术的未来演进之路充满挑战，但也蕴含着无限可能。无论是X射线光刻技术，还是元成像芯片等新型技术，都需要科研人员持续创新，突破现有技术瓶颈。只有这样，才能推动半导体产业不断向前发展，为人类社会带来更多革命性的科技产品。
